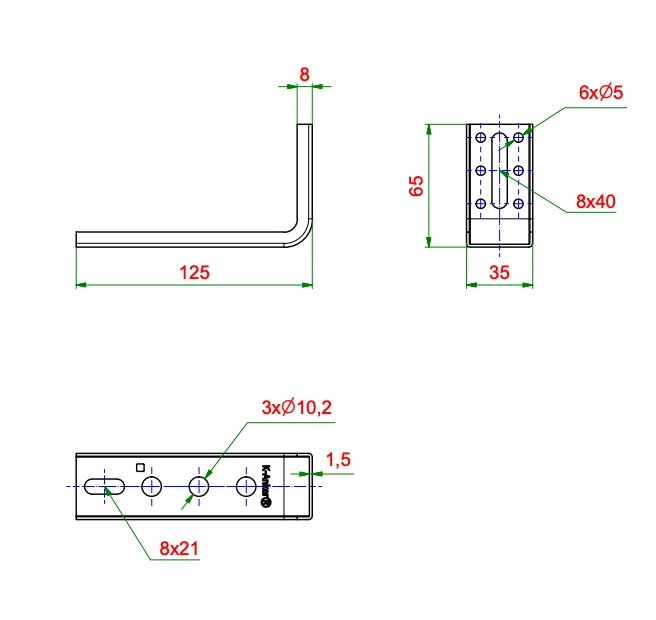

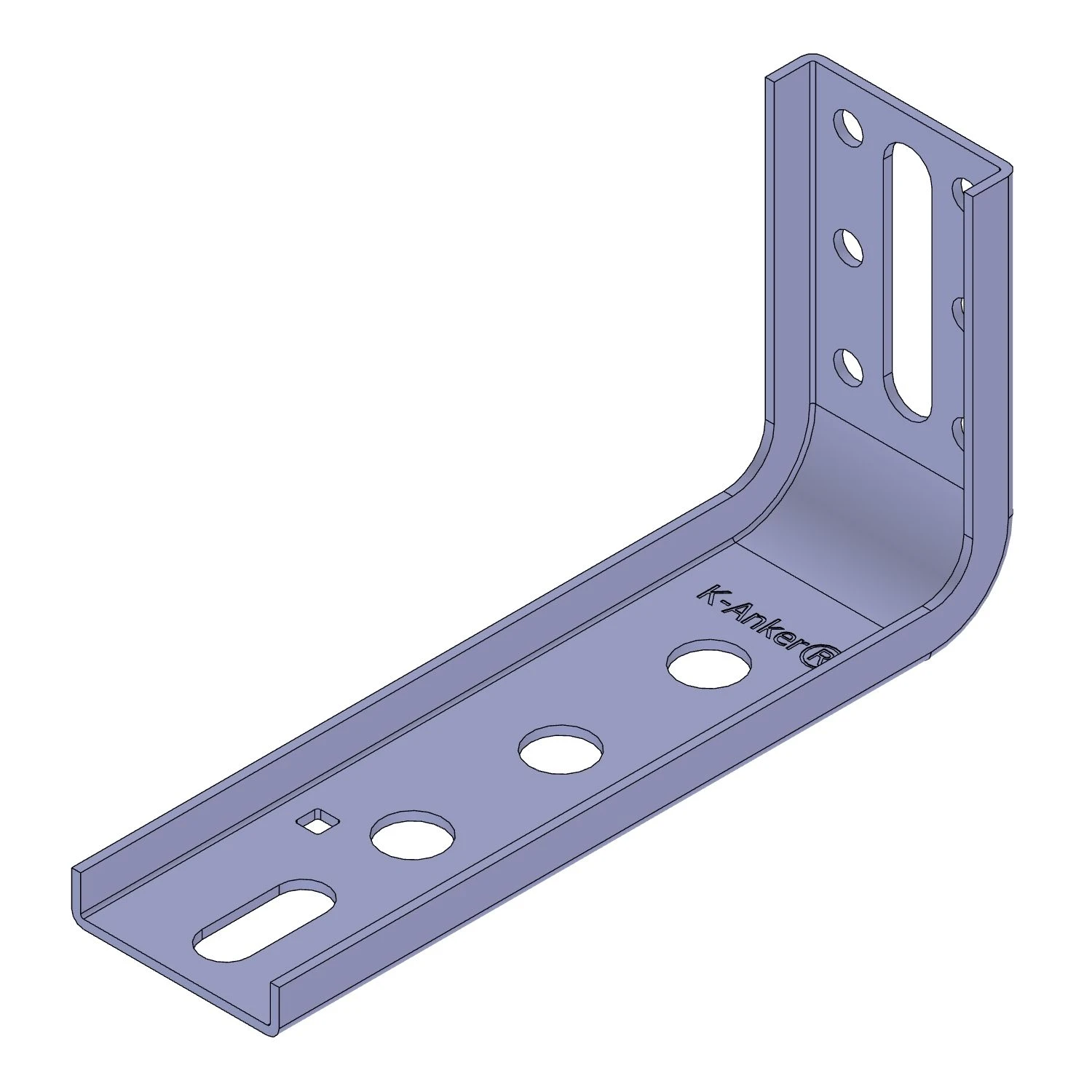

Kątownik do montażu okien Ceownik FMW-65x125x1,5

Kątownik do montażu okien ceownik FMW-65x125x1,5

• prosty i szybki montaż okien w warstwie izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• krótsze ramię do zamocowania na futrynie okiennej, dłuższe ramię do zamocowania na murze
• Zamocowanie okien zgodnie z klasą wytrzymałości RC2 z materiału o grubości 2,5 mm
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem
• maksymalne obciążenie sprawdzone przez ift Rosenheim

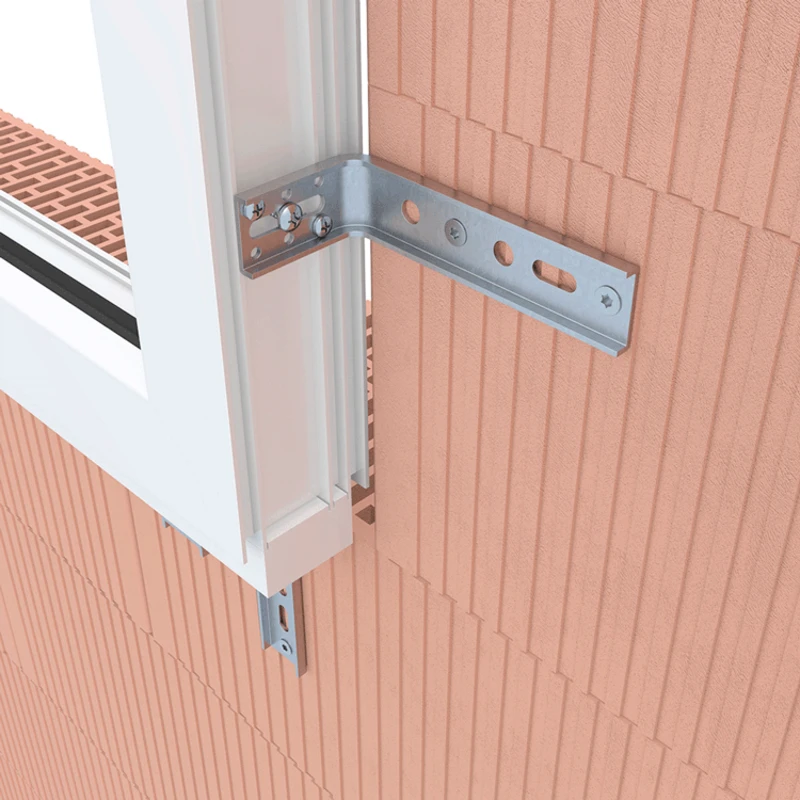

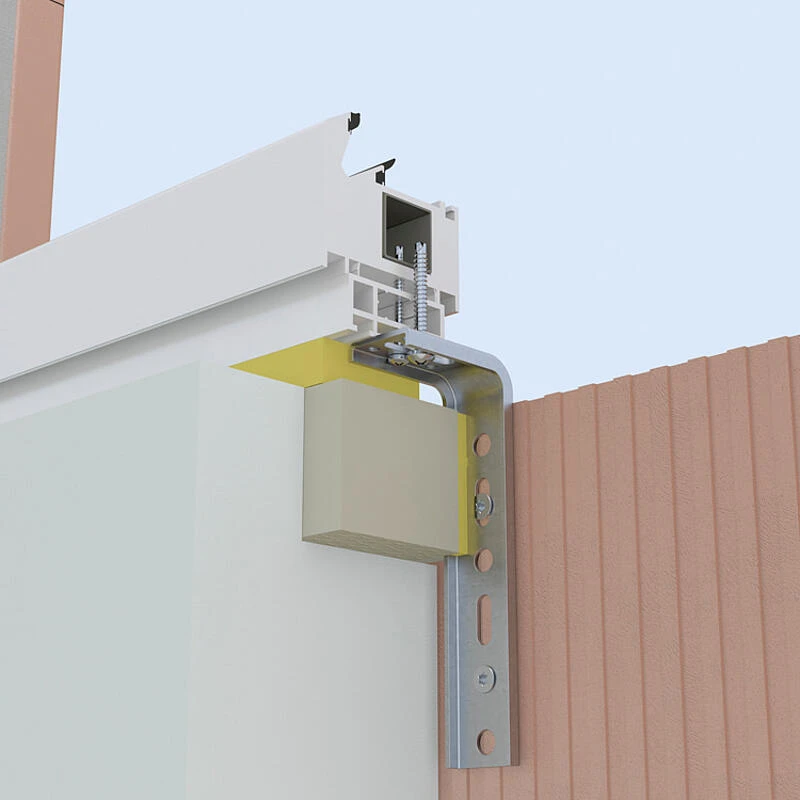

Instrukcja montażu

Najpierw należy przykręcić kątownik do montażu okien za pomocą śruby 7,5x42 mm do montażu okien przez otwór podłużny

do futryny okiennej. Następnie należy wyrównać futrynę na dolnym zamocowaniu lub ustawić ją na zaciskach śrubowych do

montażu okien i wyrównać na wysokść. Następnie należy przymocować kątownik do montażu okien do muru. Precyzyjna

regulacja na głębokość następuje przez otwór podłużny. Aby zabezpieczyć ustawienie, śrubę należy dokręcić do okna i

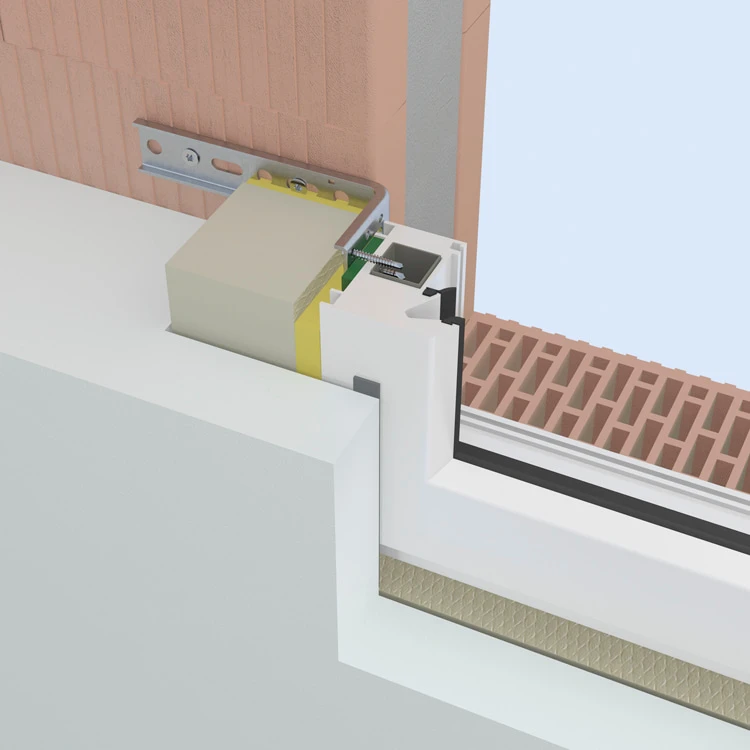

zamocować dodatkowymi śrubami przez otwory. W przypadku budów z ramą okienną montowaną całkowicie w warstwie

izolacyjnej zalecamy stosowanie kątownika dwustopniowego, który oferuje więcej wolnej przestrzeni przy uszczelnianiu

Przenoszenie obciążenia, raporty z testów

1 Numer  weryfikacyjny ift Rosenheim

FMW-Ceownik sprawdzony pod kątem przenoszenia obciążenia:

11-003442-PR06 PB-K26-09-de-01, 12-002151-PR04, 14-002150-PR02, 17-001190-PR01 PB 01-K26-09-de-01

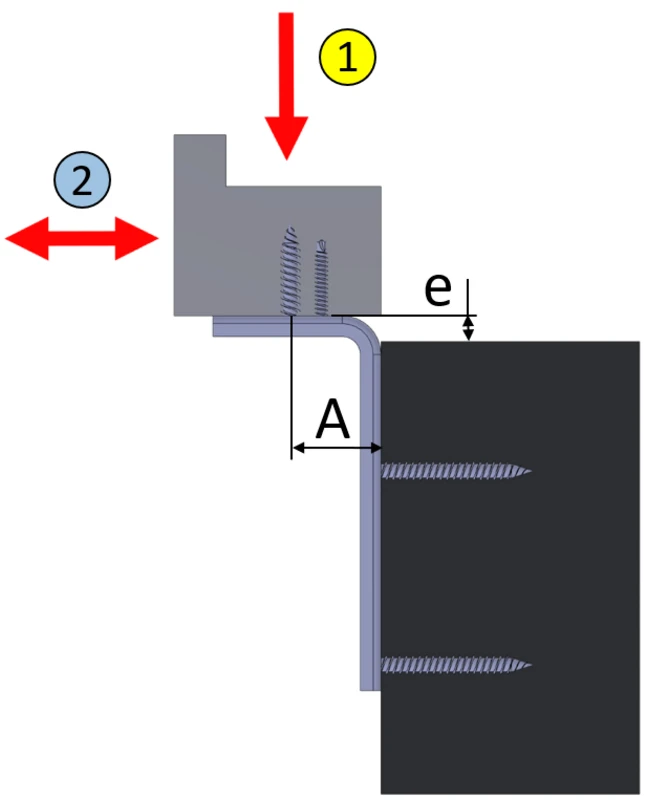

Maksymalne obciążenie ceownika w zależności od grubości materiału i wysunięcia A

Grubość materiału: 1,5 mm

• Wysunięcie 25 mm: 212 kg
• Wysunięcie 35 mm: 110 kg*
• Wysunięcie 40 mm: 45 kg
• Wysunięcie 55 mm: 40 kg*
• Wysunięcie 57 mm: 38 kg
• Wysunięcia 60 mm, 87 mm, 143 mm: brak danych

Grubość materiału: 2,5 mm

• Wysunięcie 25 mm: minimum 212 kg
• Wysunięcie 35 mm: 170 kg
• Wysunięcie 40 mm: 140 kg*
• Wysunięcie 55 mm: 68 kg
• Wysunięcie 57 mm: 60 kg*
• Wysunięcie 60 mm: 50 kg*
• Wysunięcie 87 mm: 34 kg
• Wysunięcie 143 mm: brak danych

Grubość materiału: 3,0 mm

• Wysunięcie 25 mm: minimum 347 kg
• Wysunięcie 35 mm: 347 kg
• Wysunięcie 40 mm: 270 kg*
• Wysunięcie 55 mm: 147 kg
• Wysunięcie 57 mm: 143 kg*
• Wysunięcie 60 mm: 139 kg
• Wysunięcie 87 mm: 66 kg
• Wysunięcie 143 mm: 16 kg

*Wartości oznaczone gwiazdką zostały potwierdzone przez instytut ift Rosenheim w ramach badań wytrzymałościowych.

2 Numer weryfikacyjny ift Rosenheim

Przetestowano pod kątem obciążeń prostopadłych do płaszczyzny okna:

18-000650-PR01 PB-K26-09-de-01

Maksymalne obciążenie w zależności od grubości materiału:

• Grubość 1,5 mm – 59 kg
• Grubość 2,5 mm – 91 kilogramów
• Grubość 3,0 mm – 182 kilogramy

Specyfikacja techniczna

Numer produktu: K-405120

Mocowanie: z boku, od dołu

Grubość materiału: 1,5 mm

Profil: profil U

ETB: przetestowany
