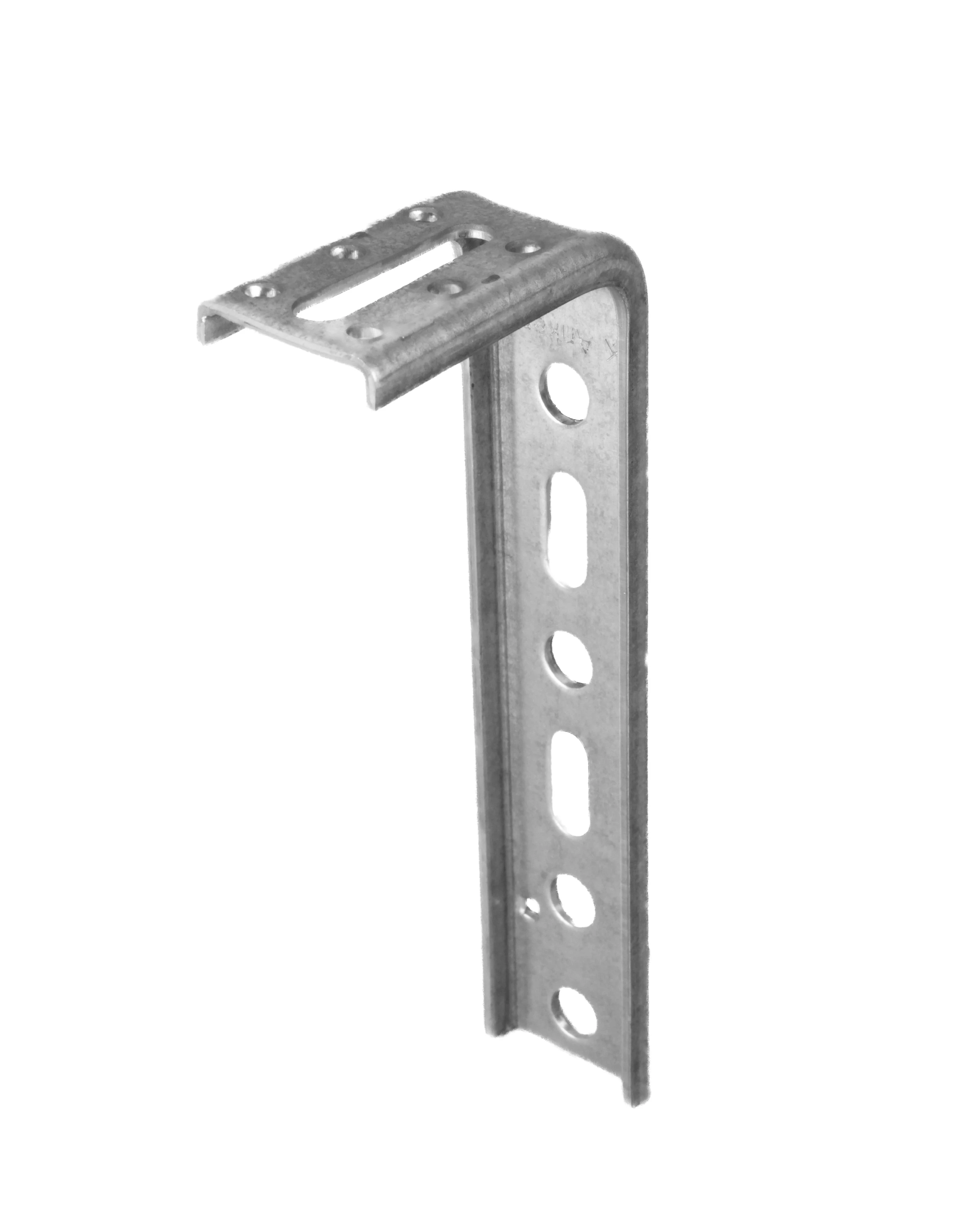

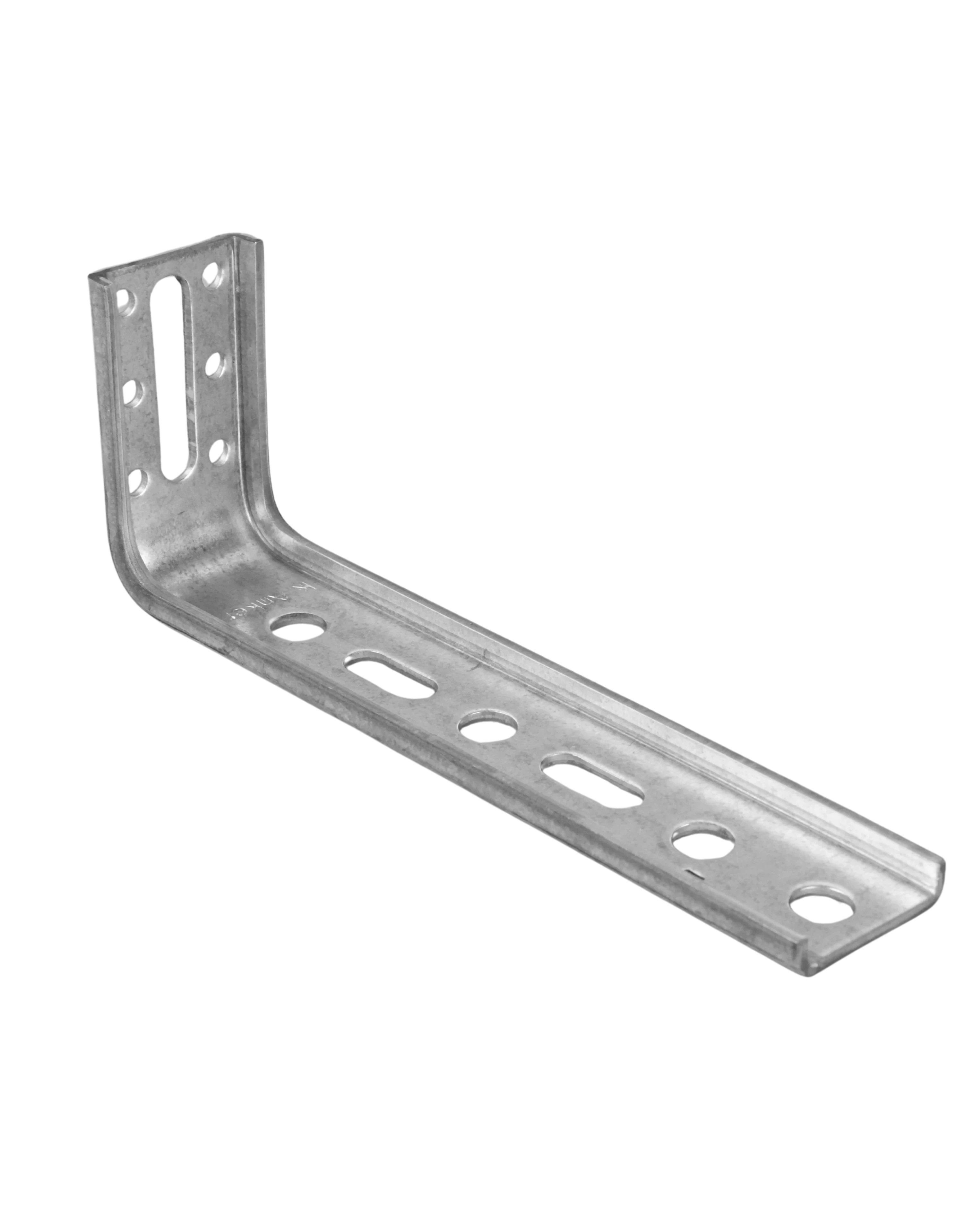

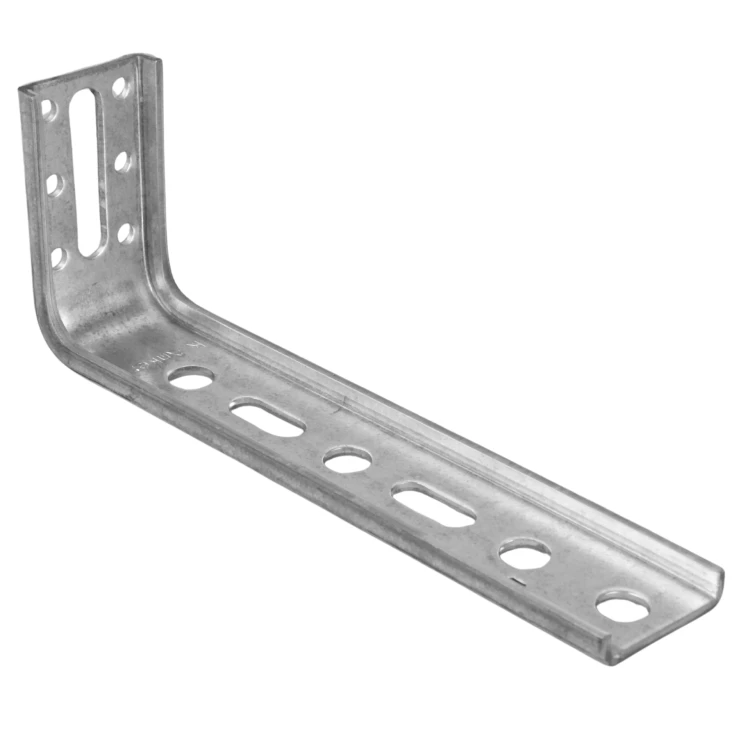

Kątownik do montażu okien Ceownik FMW-65x170x2,5

Kątownik do montażu okien ceownik FMW-65x170x2,5

• prosty i szybki montaż okien w warstwie izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• krótsze ramię do zamocowania na futrynie okiennej, dłuższe ramię do zamocowania na murze
• zamocowanie okien zgodnie z klasą wytrzymałości RC2 z materiału o grubości 2,5 mm
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem
• maksymalne obciążenie sprawdzone przez ift Rosenheim

Instrukcja montażu

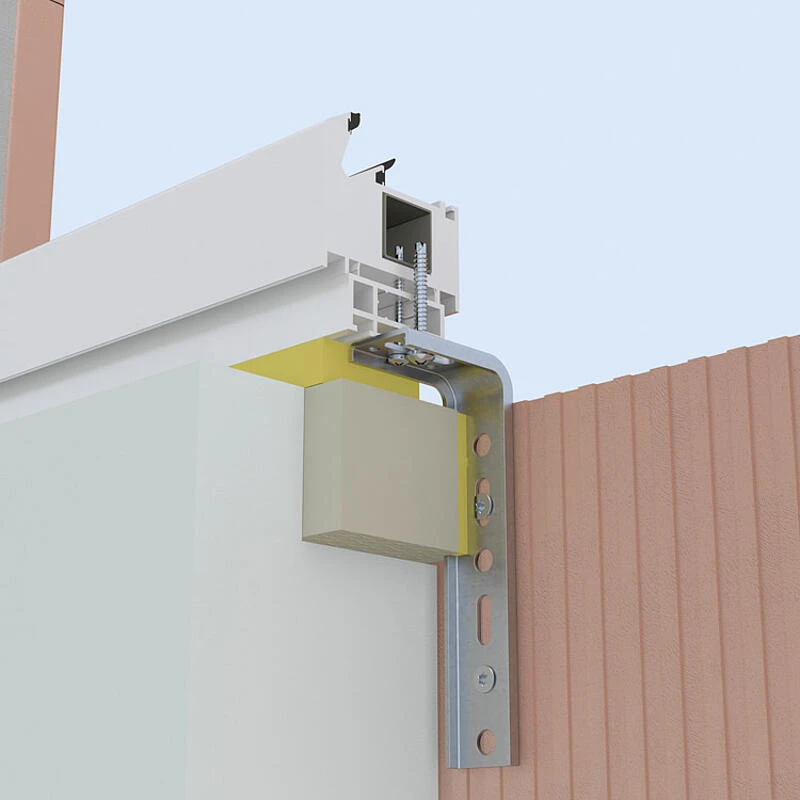

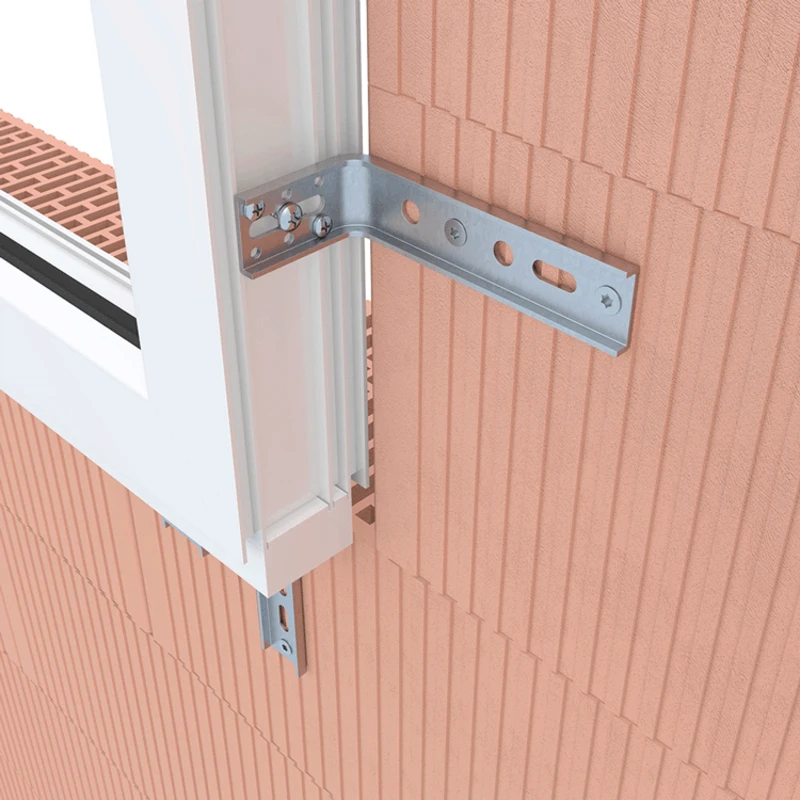

Najpierw należy przykręcić kątownik do montażu okien za pomocą śruby 7,5x42 mm do montażu okien przez otwór podłużny

do futryny okiennej. Następnie należy wyrównać futrynę na dolnym zamocowaniu lub ustawić ją na zaciskach śrubowych do

montażu okien i wyrównać na wysokść. Następnie należy przymocować kątownik do montażu okien do muru. Precyzyjna

regulacja na głębokość następuje przez otwór podłużny. Aby zabezpieczyć ustawienie, śrubę należy dokręcić do okna i

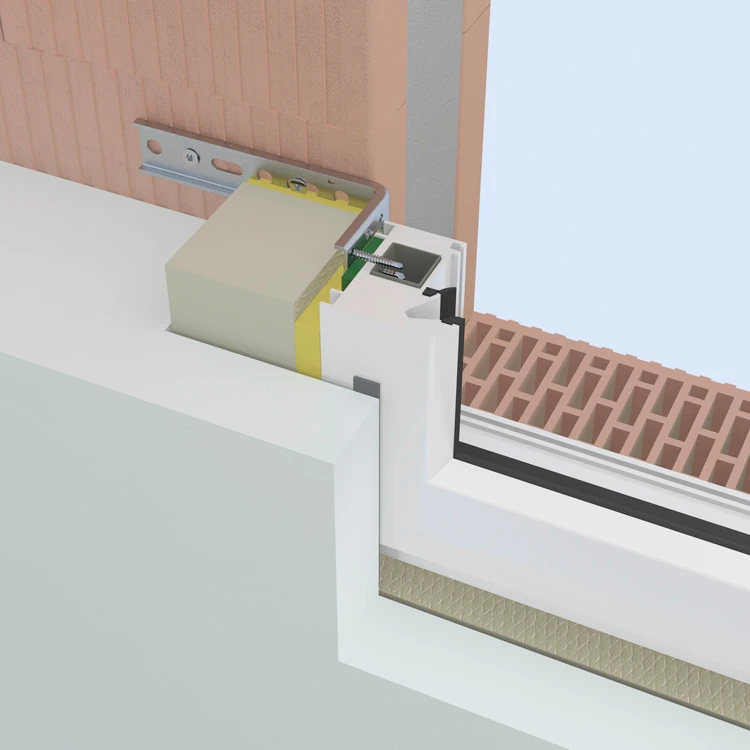

zamocować dodatkowymi śrubami przez otwory. W przypadku budów z ramą okienną montowaną całkowicie w warstwie

izolacyjnej zalecamy stosowanie kątownika dwustopniowego, który oferuje więcej wolnej przestrzeni przy uszczelnianiu

✅ Numer weryfikacyjny ift-Rosenheim

FMW profil U 3 mm testowany zgodnie z wytycznymi ETB: 17-000719-PR02

Dostępne zestawy:

• K-405122-8: FMW-65x145x3,0-BS32 – ETB (Zestaw z wywierconymi otworami L=32 mm i kołkami), 50 szt. w opakowaniu
• K-405122-85: FMW-65x145x3,0-BS50 – ETB (Zestaw z wywierconymi otworami L=50 mm i kołkami), 50 szt. w opakowaniu

✅ Numer weryfikacyjny ift-Rosenheim

Profil U-FMW przetestowany pod kątem przenoszenia obciążenia: 11-003442-PR06, 12-002151-PR04, 14-002150-PR02, 17-001190-PR01

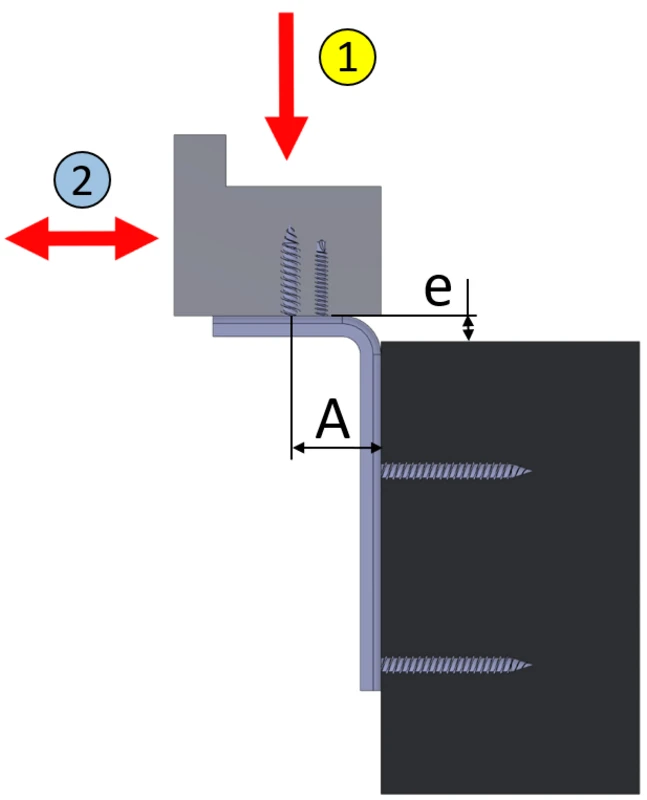

Maksymalne obciążenie w zależności od grubości materiału i wysunięcia (A):

Dla 1,5 mm:

• 25 mm: 212 kg
• 35 mm: ok. 110 kg
• 40 mm: 45 kg
• 55 mm: ok. 40 kg
• 57 mm: 38 kg
• 60 mm, 87 mm, 143 mm: brak danych

Dla 2,5 mm:

• 25 mm: minimum 212 kg
• 35 mm: ok. 170 kg
• 40 mm: ok. 140 kg
• 55 mm: 68 kg
• 57 mm: ok. 60 kg
• 60 mm: ok. 50 kg
• 87 mm: 34 kg
• 143 mm: brak danych

Dla 3,0 mm:

• 25 mm: minimum 347 kg
• 35 mm: 347 kg
• 40 mm: ok. 270 kg
• 55 mm: 147 kg
• 57 mm: ok. 143 kg
• 60 mm: 139 kg
• 87 mm: 66 kg
• 143 mm: 16 kg

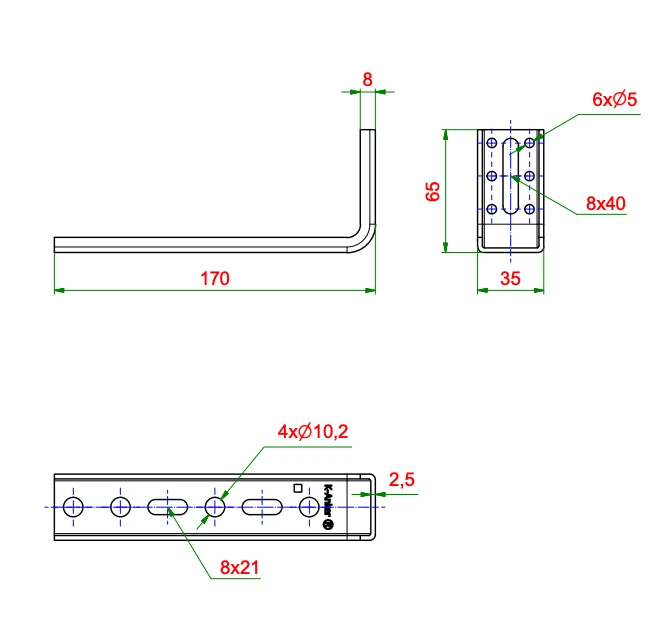

Specyfikacja techniczna

Numer produktu: K-405124

Mocowanie: z boku, od dołu

Grubość materiału: 2,5 mm

Profil: profil U

ETB: przetestowany
