Kątownik do montażu okien Ceownik z elementem regulacyjnym FMW-65x145x2,5-W60

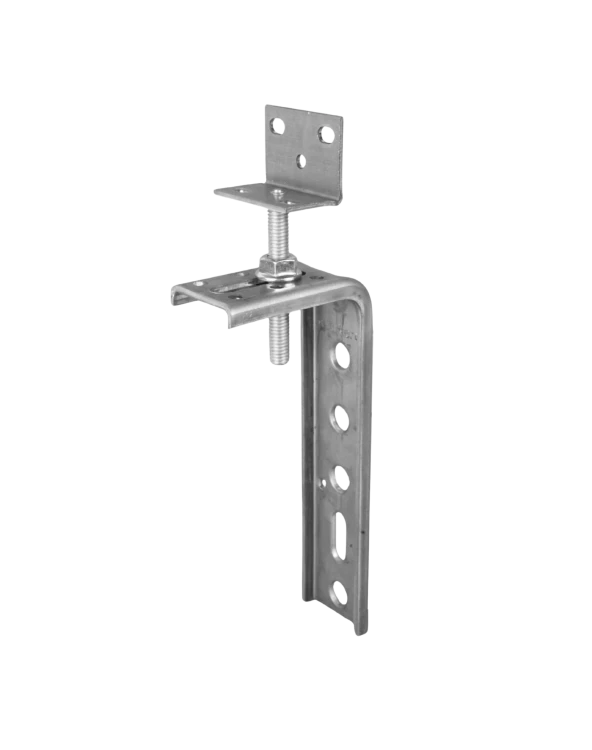

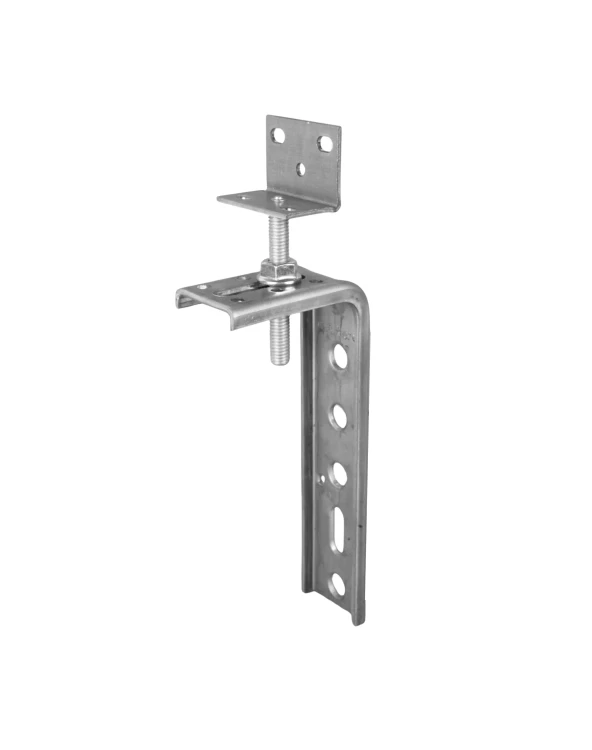

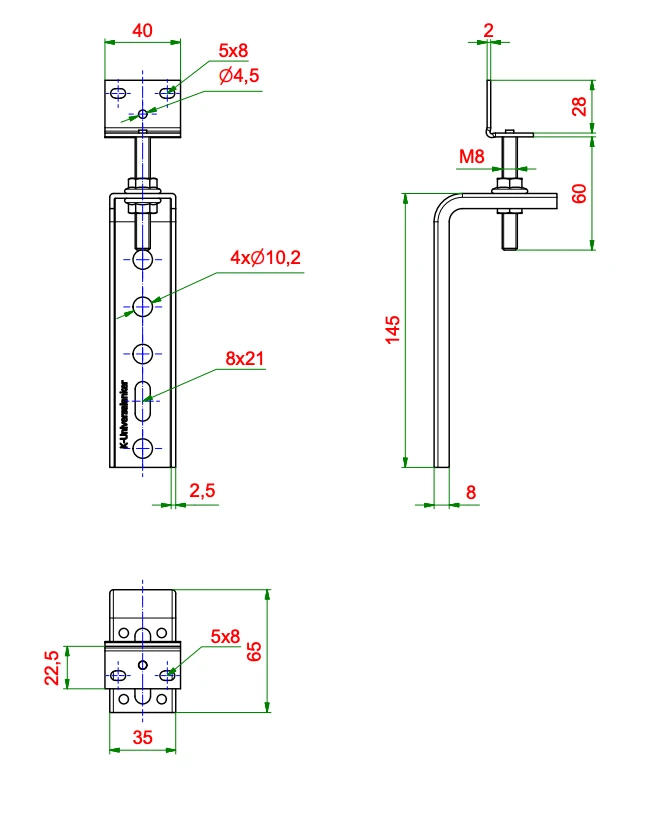

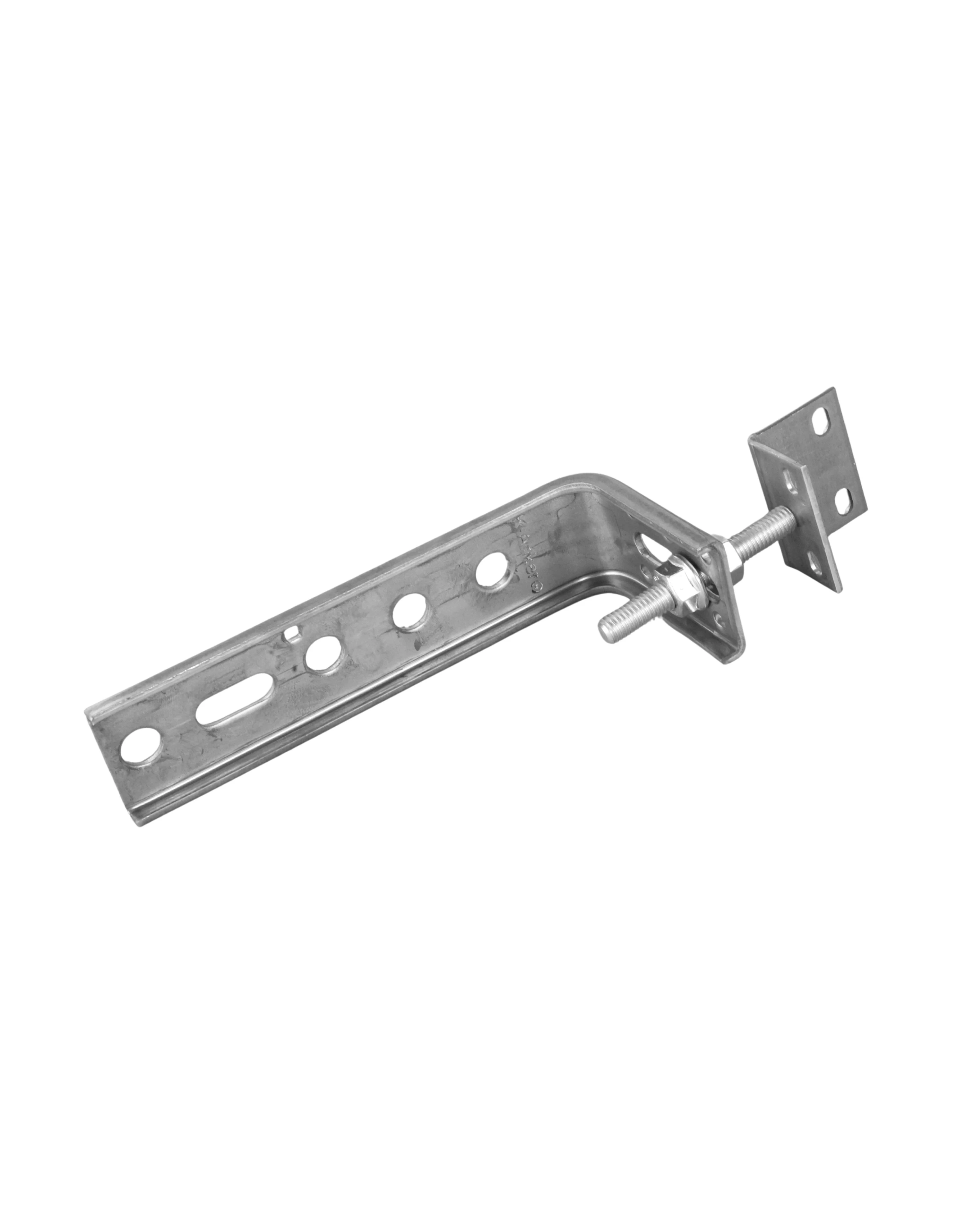

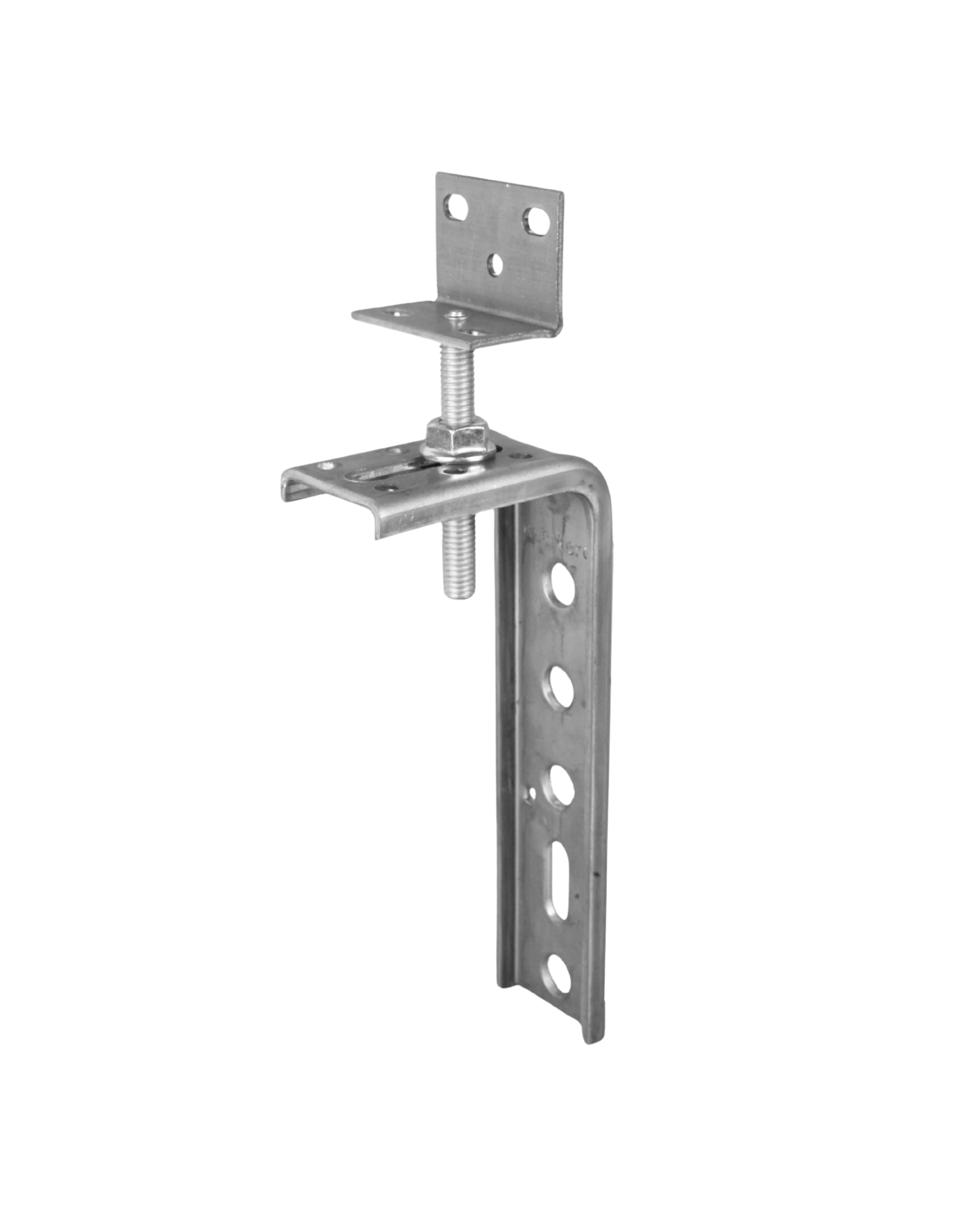

Kątownik do montażu okien FMW-65x145x2,5-W60 ceownik z elementem rgulacyjnym (FMW). Przyłącze kątowe.

• prosty i szybki montaż okien w warstwie izolacyjnej
• z przyłączem płaskim może być wykorzystywana do mocowania od dołu i z boku
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• Kątowniki umożliwiają trójwymiarową regulację, aby można było wyrównać tolerancje montażowe
• zamocowanie bez oklockowania
• maksymalne obciążenie sprawdzone przez ift Rosenheim

Instrukcja montażu

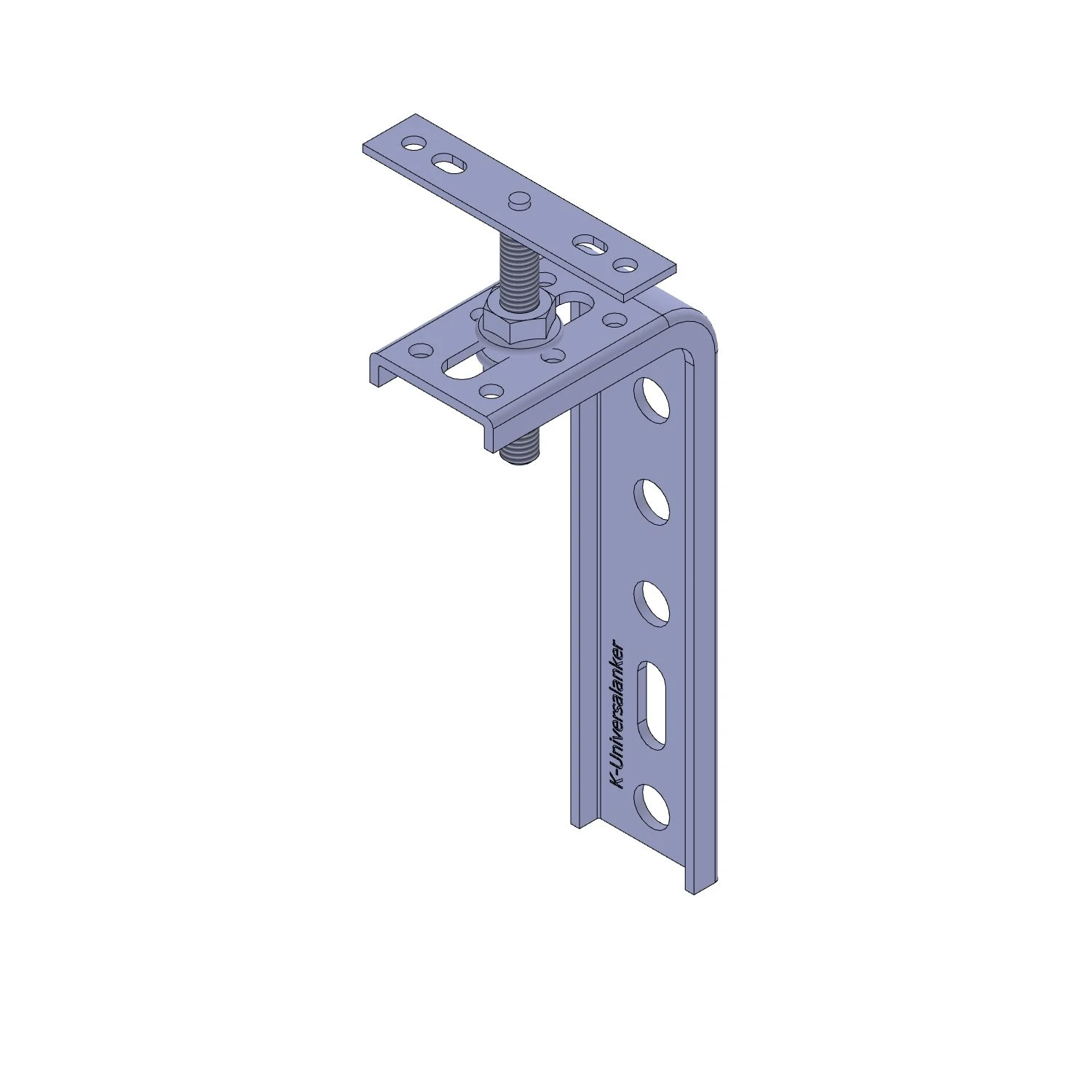

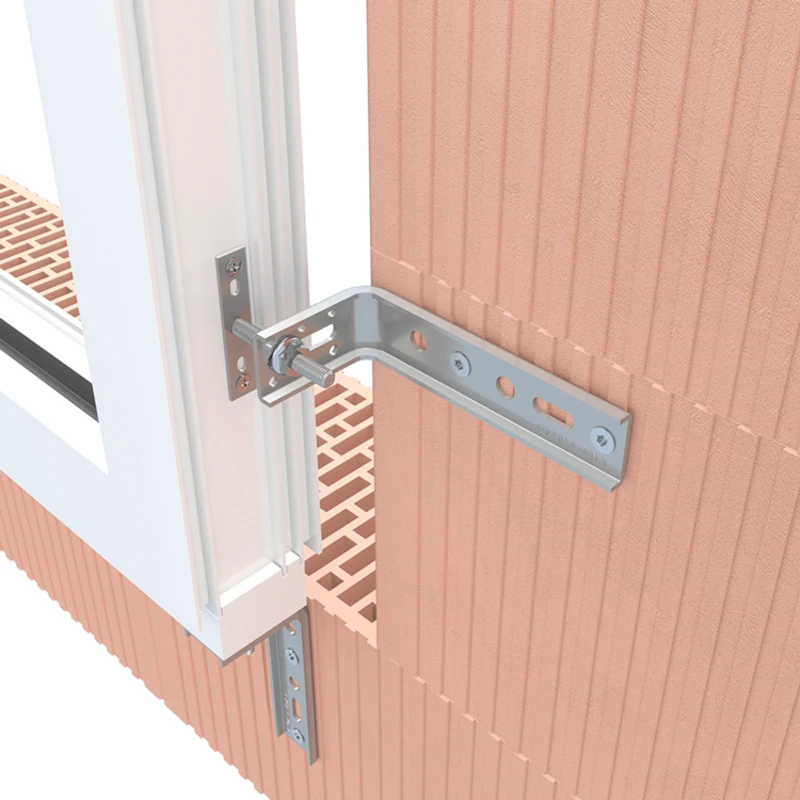

Boczne zamocowanie okna

W przypadku bocznego zamocowania okna najpierw zostaje przymocowany element regulacyjny do futryny okiennej. Następnie należy dokręcić do oporu pierwszą nakrętkę, umieścić kątownik z otworem podłużnym na elemencie regulacyjnym i zabezpieczyć go drugą nakrętką. Kątownik należy przymocować do muru co najmniej dwoma kołkami. Regulacja boczna i na głębokości jest wykonywana przy wykorzystaniu połączenia śrubowego w otworze podłużnym.

Dolne zamocowanie okna

W przypadku montażu okna od dołu należy najpierw przymocować kątownik do muru. Teraz ustawić rozdzielone na boki okno na elementach regulacyjnych, a następnie skręcić przyłącze płaskie lub kątowe z futryną okienną/profilem podparapetowym. Następnie należy dodatkowo wyregulować okno przez połączenie śrubowe w otworze podłużnym i zamocować.

Produkt przebadany pod kątem obciążeń

1. Numer weryfikacyjny ift Rosenheim – obciążenia w osi pionowej (kierunek A)

FMW–Ceownik przetestowany pod kątem przenoszenia obciążenia:

11-003442-PR06, 12-002151-PR04, 14-002150-PR02, 17-001190-PR01 PB 01-K26-09-de-01

Dla grubości materiału 2,5 mm:

• Wysunięcie 25 mm: min. 212 kg
• Wysunięcie 35 mm: 170 kg
• Wysunięcie 40 mm: około 140 kg*
• Wysunięcie 55 mm: 68 kg
• Wysunięcie 57 mm: około 60 kg*
• Wysunięcie 60 mm: około 50 kg*
• Wysunięcie 87 mm: 34 kg
• Wysunięcie 143 mm: brak danych

Dla grubości materiału 3,0 mm:

• Wysunięcie 25 mm: min. 347 kg
• Wysunięcie 35 mm: 347 kg
• Wysunięcie 40 mm: około 270 kg*
• Wysunięcie 55 mm: 147 kg
• Wysunięcie 57 mm: około 143 kg*
• Wysunięcie 60 mm: 139 kg
• Wysunięcie 87 mm: 66 kg
• Wysunięcie 143 mm: 16 kg

*Wartości przybliżone – na podstawie raportów z testów

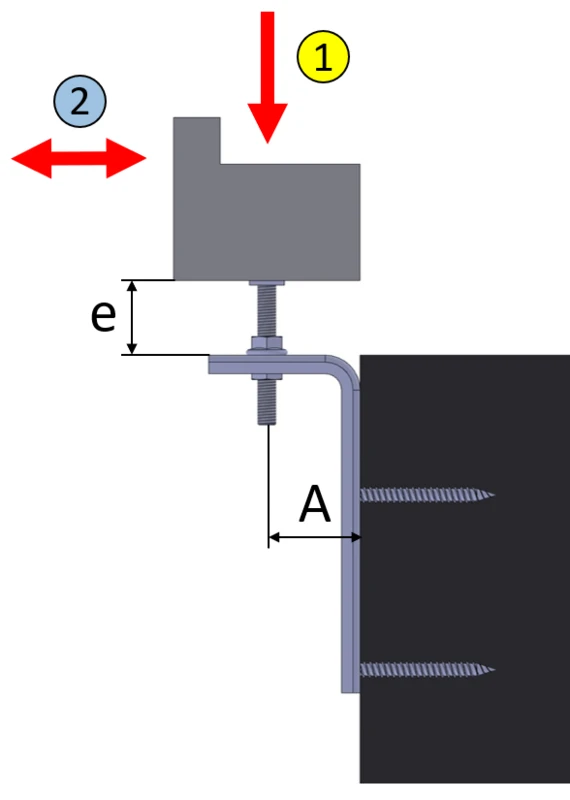

2. Numer weryfikacyjny ift Rosenheim – obciążenia boczne (kierunek e)

Sprawdzone pod kątem działania sił prostopadle do płaszczyzny okna:

12-002151-PR07_PB-E03-09-de-02, 21-001960-PR02 PB 04-K26-09-de-01

• Dla szerokości spoiny 34 mm: maksymalne obciążenie wynosi 68 kg
• Dla szerokości spoiny 52 mm: maksymalne obciążenie wynosi 43 kg
