Konsola EL - Ceownik EL-200x2,5

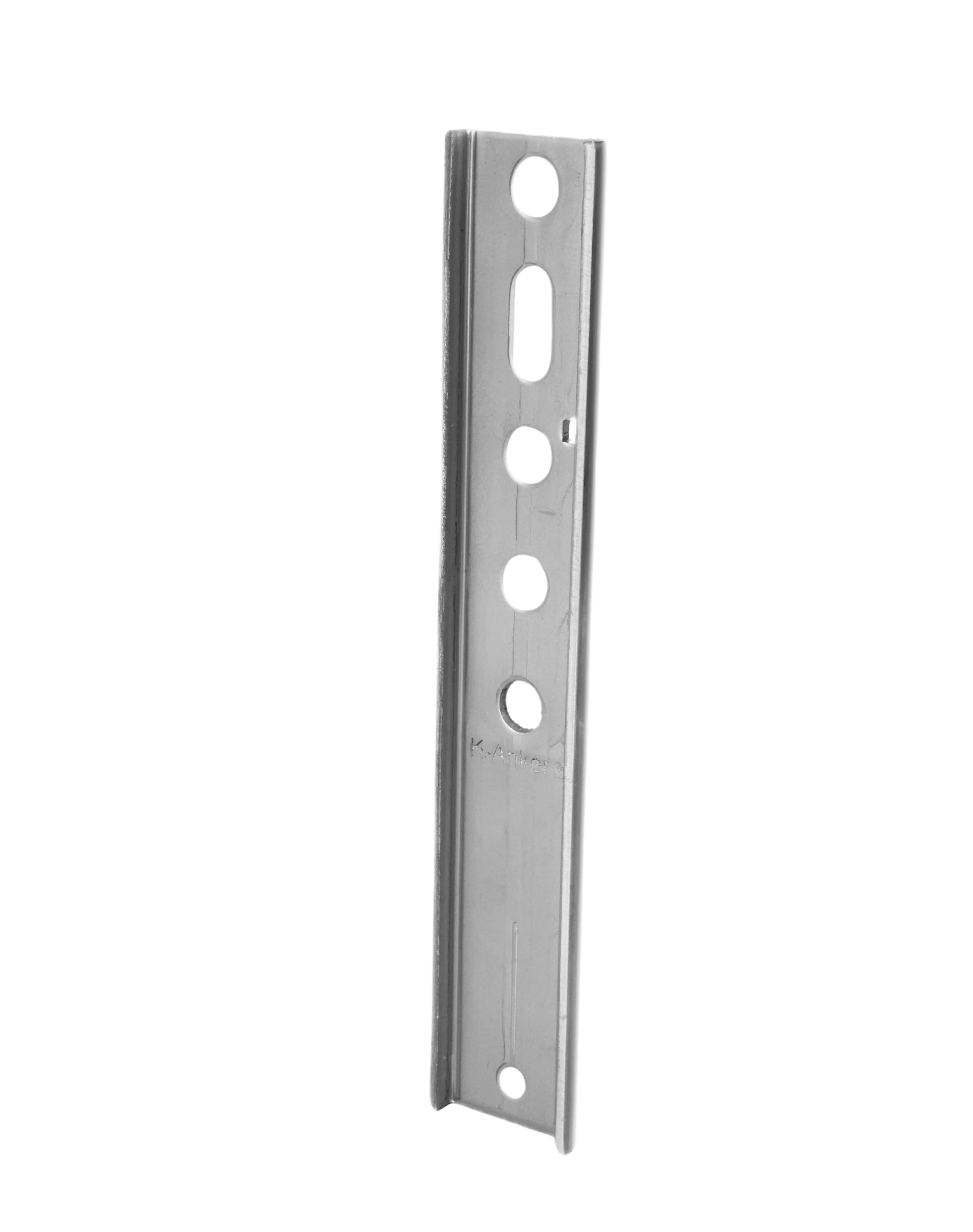

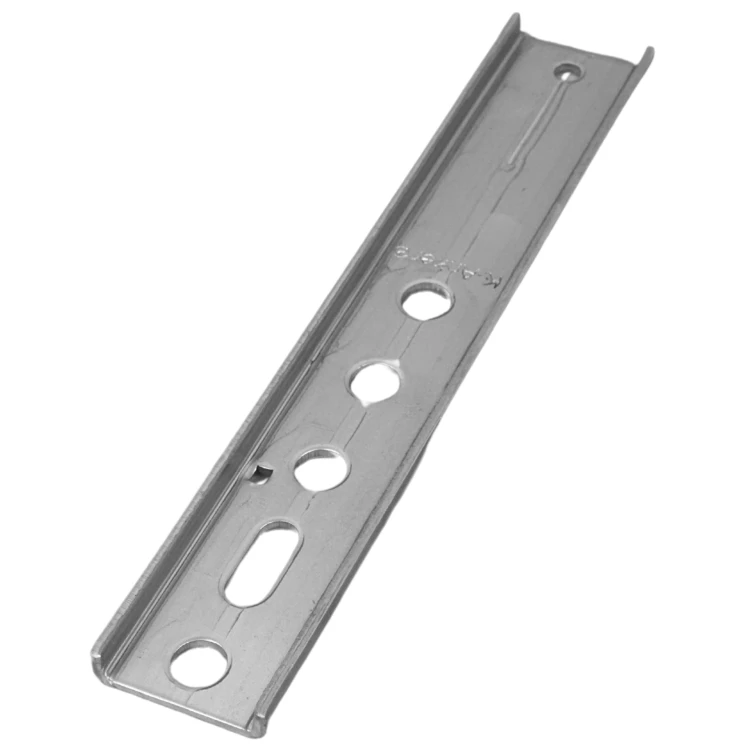

Profesjonalna konsola kotwa EL - Profil U (ceownik)  do montażu okien w warstwie ocieplenia  KNELSEN

EL-200x2,5

• prosty i szybki montaż okien na poziomie warstwy izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• bezpośrednie przykręcenie przez okno do kotwy
• zamocowanie bez oklockowania
• proste czynności podczas prac renowacyjnych lub wymianie okien
• sprawdzone mocowanie do muru (cegła dziurawka, bloczki betonu komórkowego)
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem
• maksymalne obciążenie sprawdzone przez ift Rosenheim

_______________

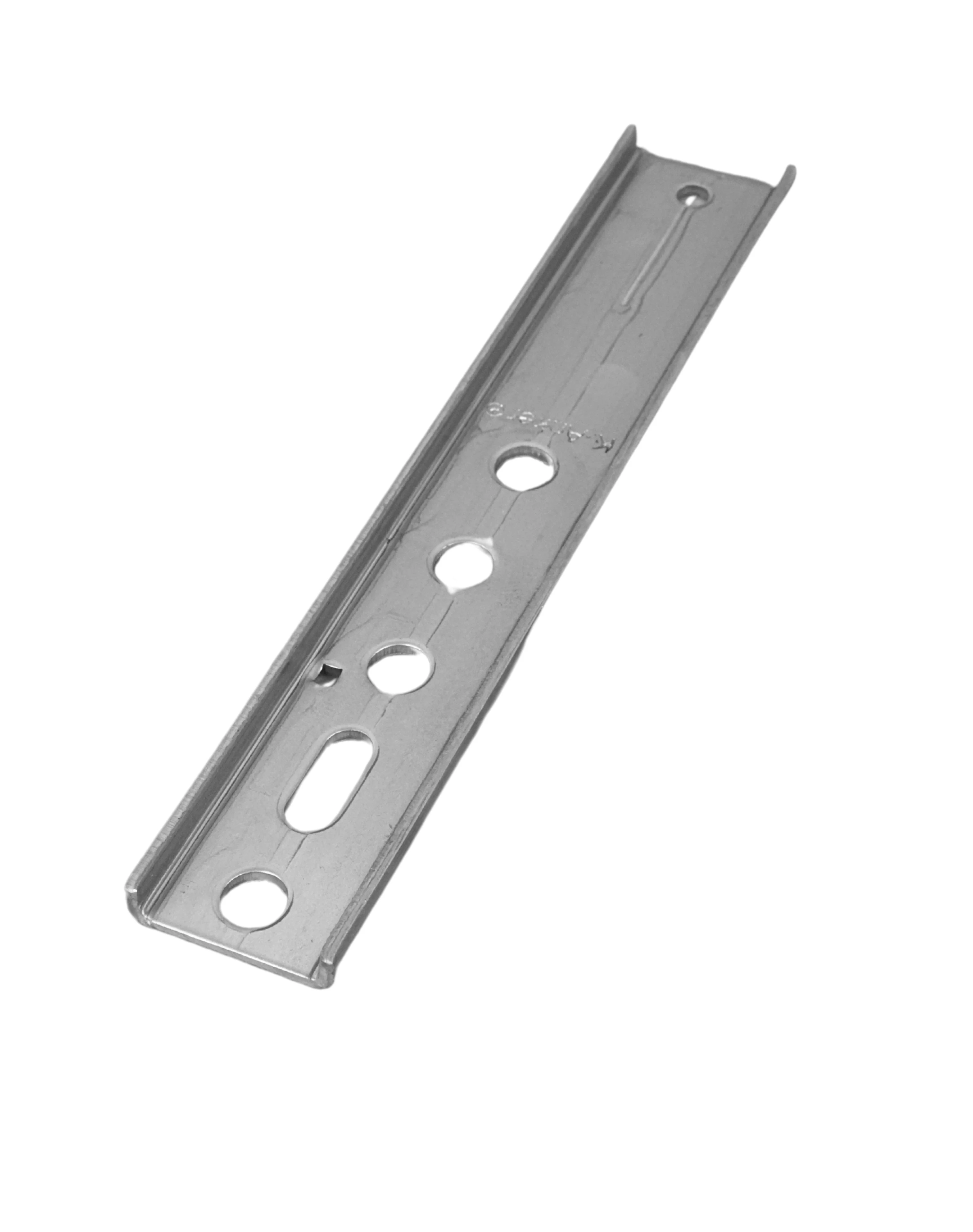

Kotwa EL - profil U (ceownik) to nasze „proste rozwiązanie” do mocowania okien. Może być stosowana do wszystkich systemów okiennych i murowanych, a także umożliwia mocowanie okien wspornikowych. Wykonana z wysokiej jakości ocynkowanej stali i dostępna w różnych grubościach materiału, kotwa EL jest wszechstronna i niezawodna. Kształt litery U zapewnia wysoki transfer obciążeń. Dzięki wydłużonemu otworowi i dodatkowym otworom wiertniczym można ją elastycznie umieścić w ościeżu. Rowek prowadzący po wewnętrznej stronie ułatwia wyrównanie końcówki śruby z otworem.

_______________

UWAGA: Oferowany produkt jest w 100% oryginalny i pochodzi bezpośrednio od producenta. Gwarantuje to najwyższą jakość wykonania oraz pełną zgodność z parametrami technicznymi.

Prosty montaż konsoli EL

Wstępnie nawiercić ramę okna wiertłem Ø 6,0 mm.

Krok 1

Ustawić ramę okna w otworze, wypoziomować i unieruchomić np. za pomocą klinów i klocków.

Krok 2

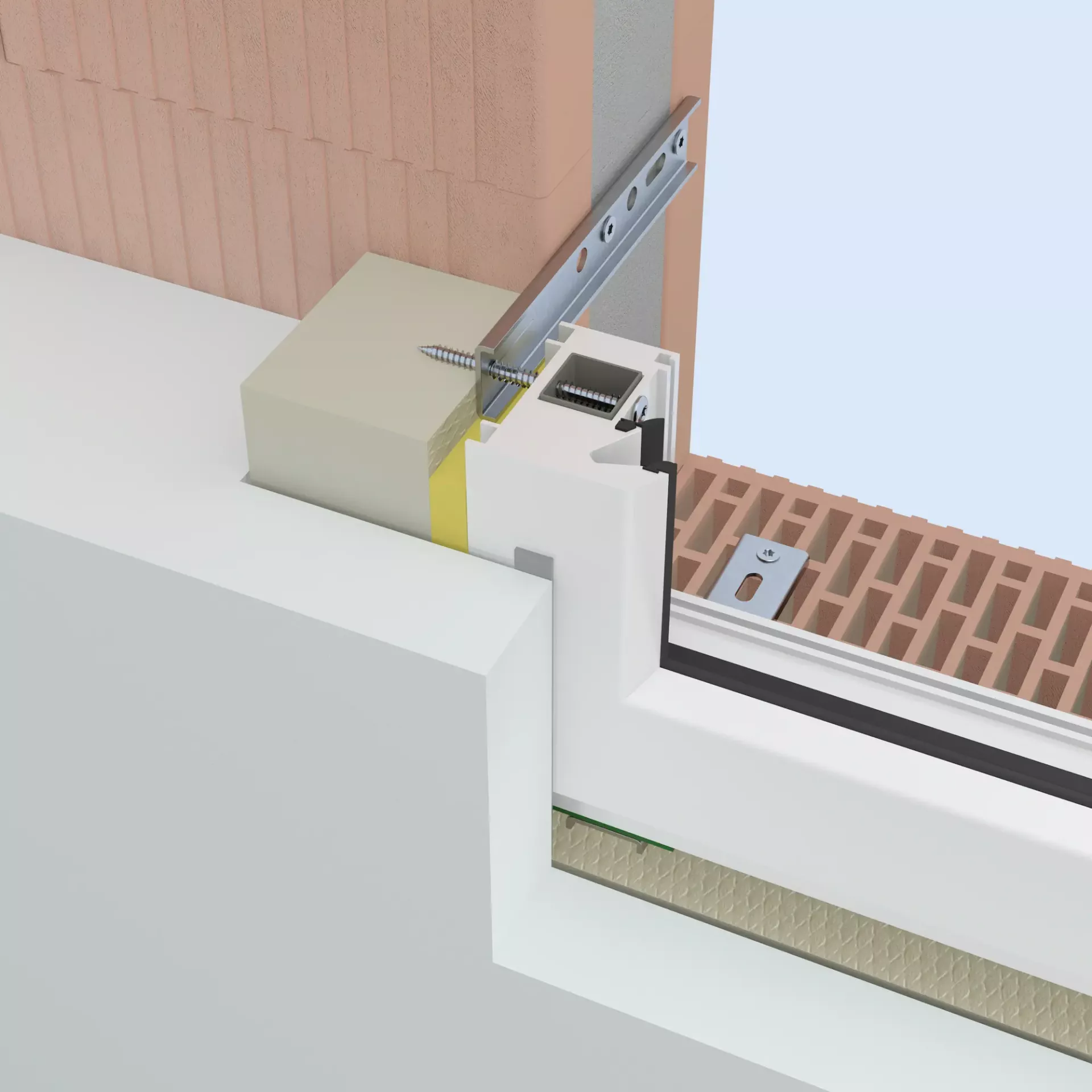

Wkręcić śrubę montażową Ø 7,5 mm przez ramę okna, aż końcówka śruby stanie się widoczna w szczelinie montażowej okna. Wsunąć kotwę EL w szczelinę montażową. Jej rowek prowadzący ułatwia znalezienie otworu w kotwie.

Krok 3

Wkręcić śrubę montażową przez kotwę dociśniętą do muru. To połączenie ze śrubą montażową Ø 7,5 mm natychmiast spełnia funkcję klinowania; przetestowane zgodnie z RC2 i na obciążenie wiatrem.

Krok 4

Przymocować kotwę EL do muru w co najmniej dwóch punktach mocowania.

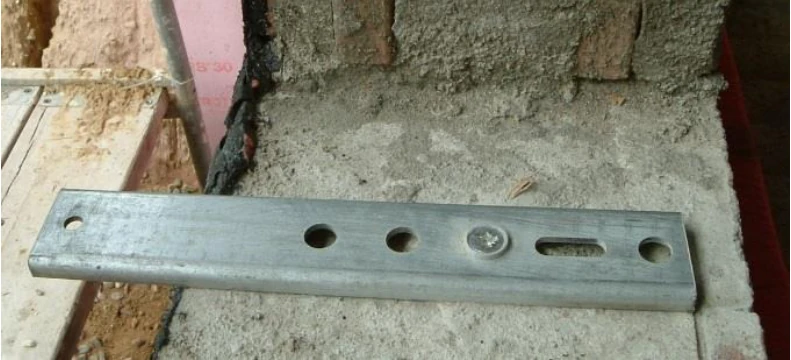

Konsola EL jako pomoc montażowa i zamocowanie okna od dołu

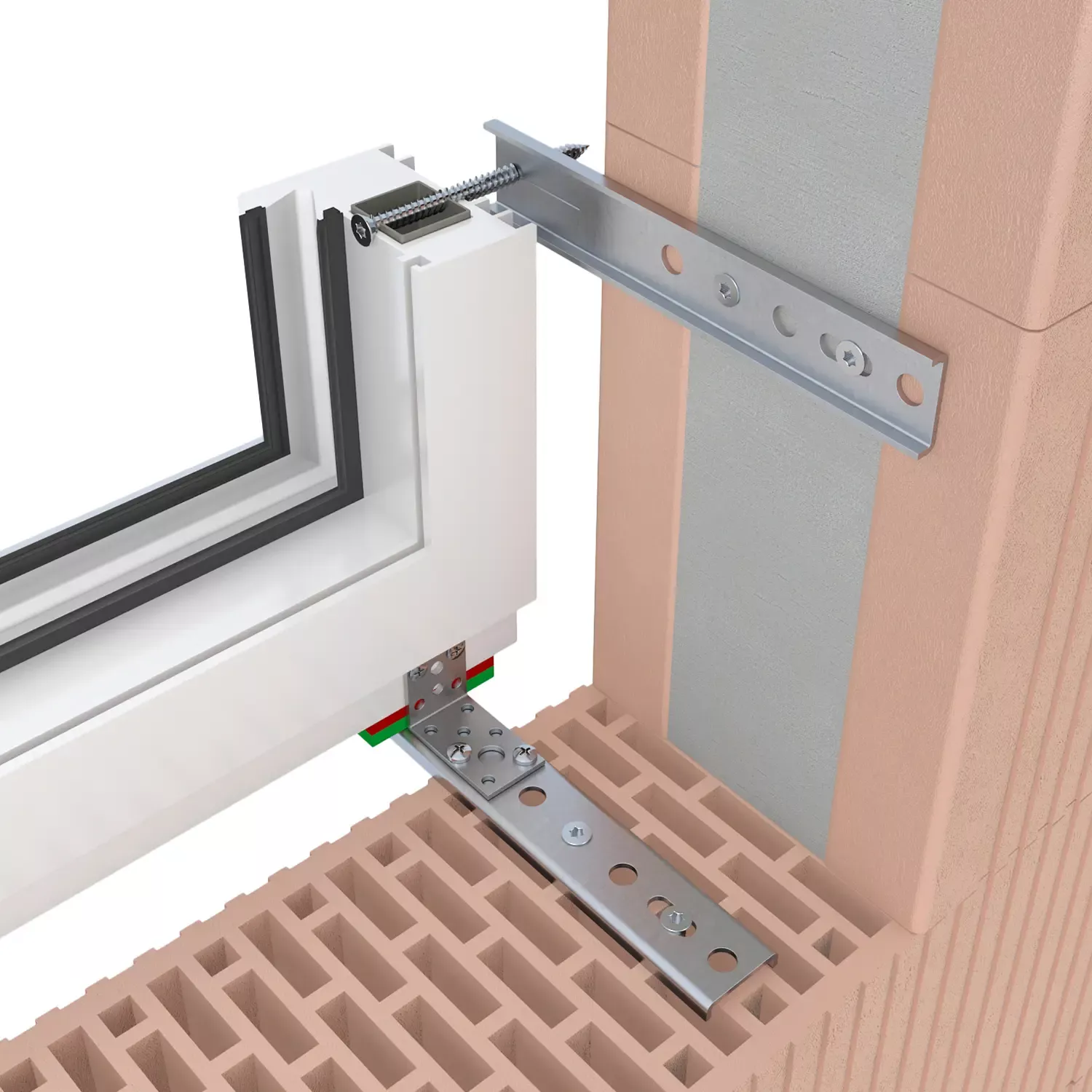

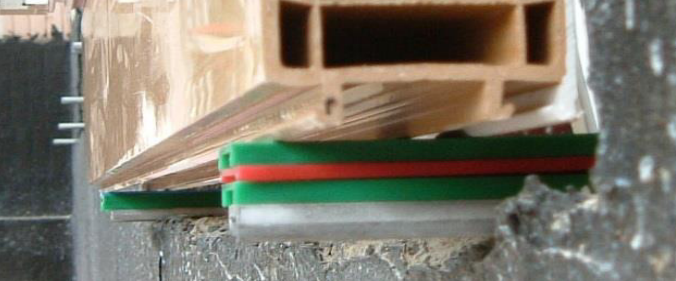

Zamocować konsolę EL z prawej i lewej strony w otworze okiennym i ustawić na niej okno. Następnie wypoziomować za pomocą klocków montażowych.

Bez izolacji

W przypadku budów bez istniejącej izolacji śrubę 7,5 mm do montażu okien należy wkręcić do profilu podparapetowego bezpośrednio od dołu przez konsolę i klocki.

Z izolacją

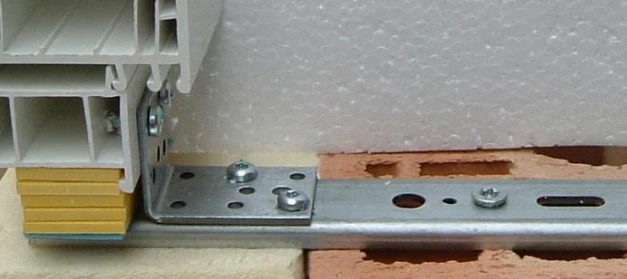

W przypadku budów z istniejącą izolacją stosuje się kątownik łączący (VBW) do połączenia między oknem i konsolą EL (ceownik). Ten kątownik jest przymocowywany do konsoli EL dwoma wkrętami samowiercącymi.

_______________

Ceowniki sprawdzone pod kątem przenoszenia obciążenia

Prezentowane dane pozwolą Ci dobrać odpowiednią grubość konsoli. Inne wielkości znajdziesz na pozostałych naszych ofertach.

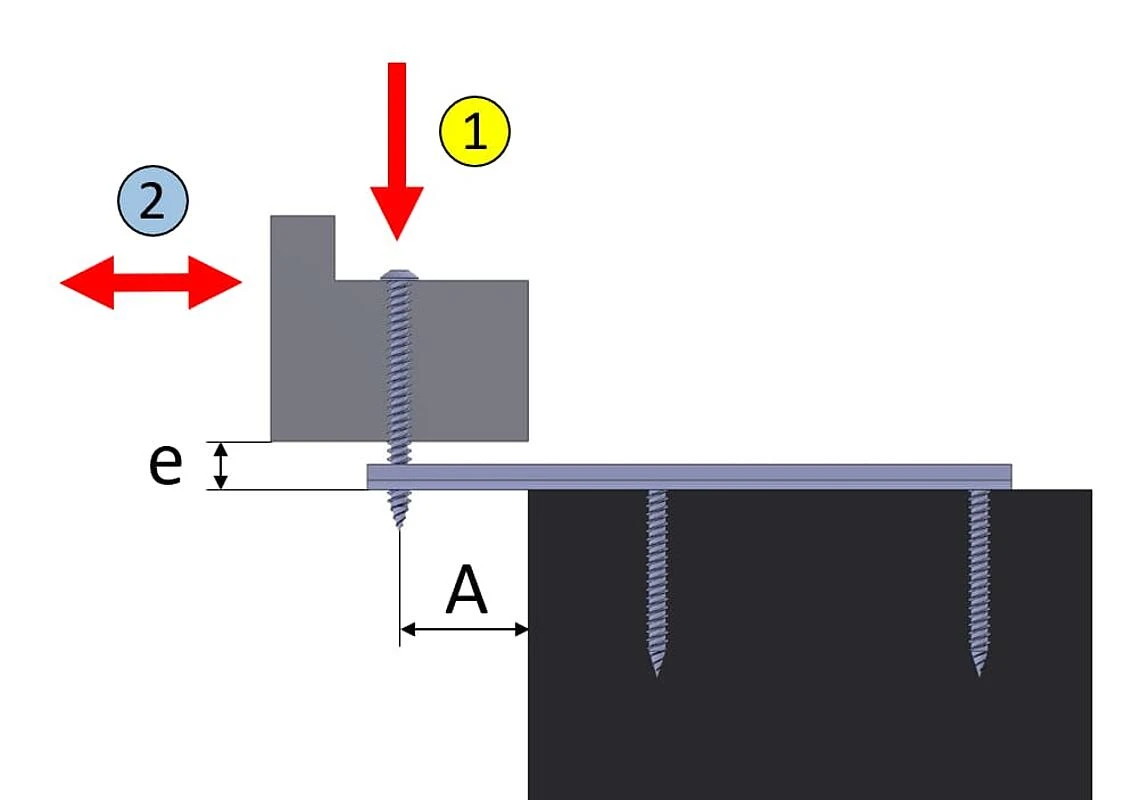

Numer 1 (na schemacie) weryfikacyjny ift Rosenheim

Ceownik sprawdzony pod kątem przenoszenia obciążenia:11-003442-PR06 PB-K26-09-de-01, 14-002150-PR01 PB-K26-09-de-01, 18-003796-PR01 PB-K26-09-de-01

Numer 2 (na schemacie) weryfikacyjny ift Rosenheim

Sprawdzono obciążenia pod kątem prostym do płaszczyzny okna:18-000650-PR01 PB 04-K26-09-de-01

W poniższej tabeli przedstawiono maksymalne obciążenie w zalezności od wysunięcia A oraz grubości materiału.

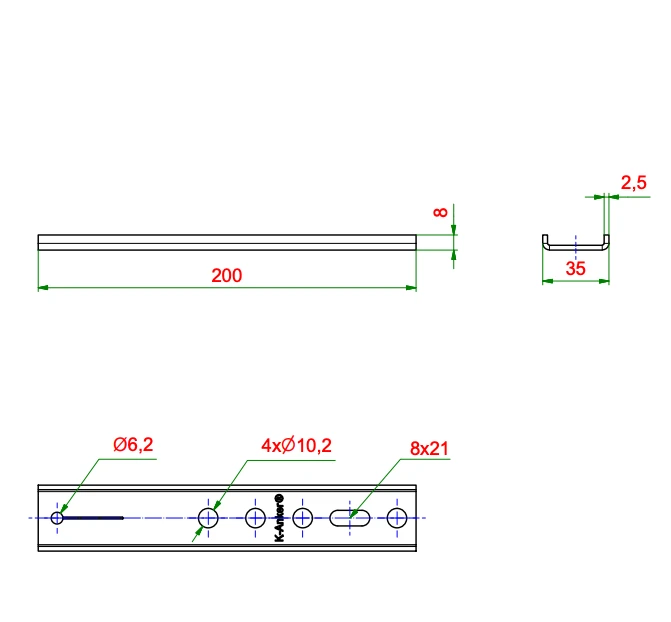

Specyfikacja:

Numer produktu: K-405104

Zapięcie: Góra , Bok , Dół

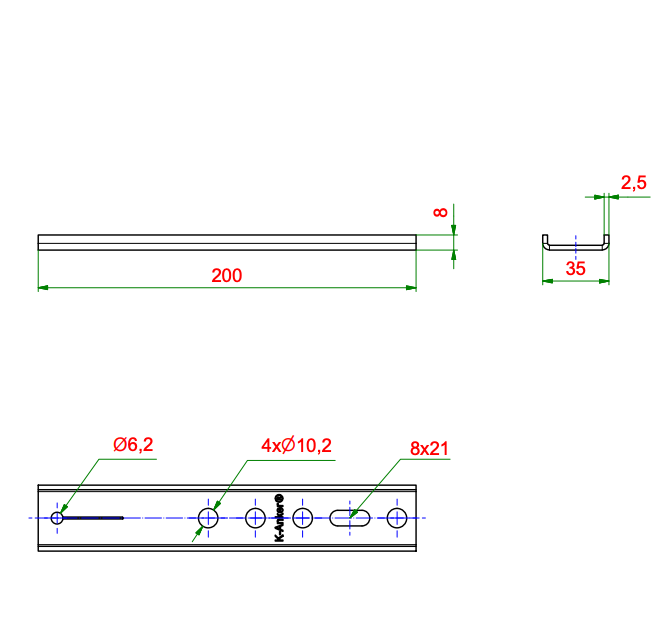

Długość (dł.):200 mm

Grubość materiału:2,5 mm

Profil: Profil U

ETB: sprawdzony
