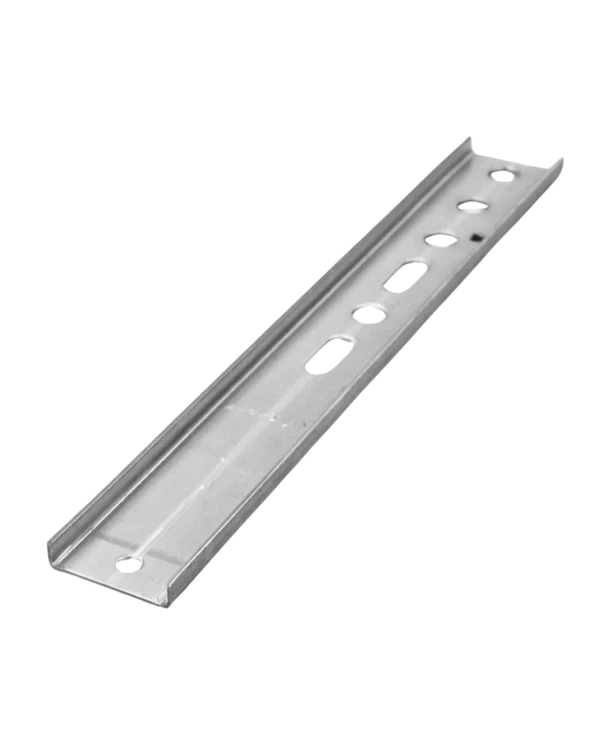

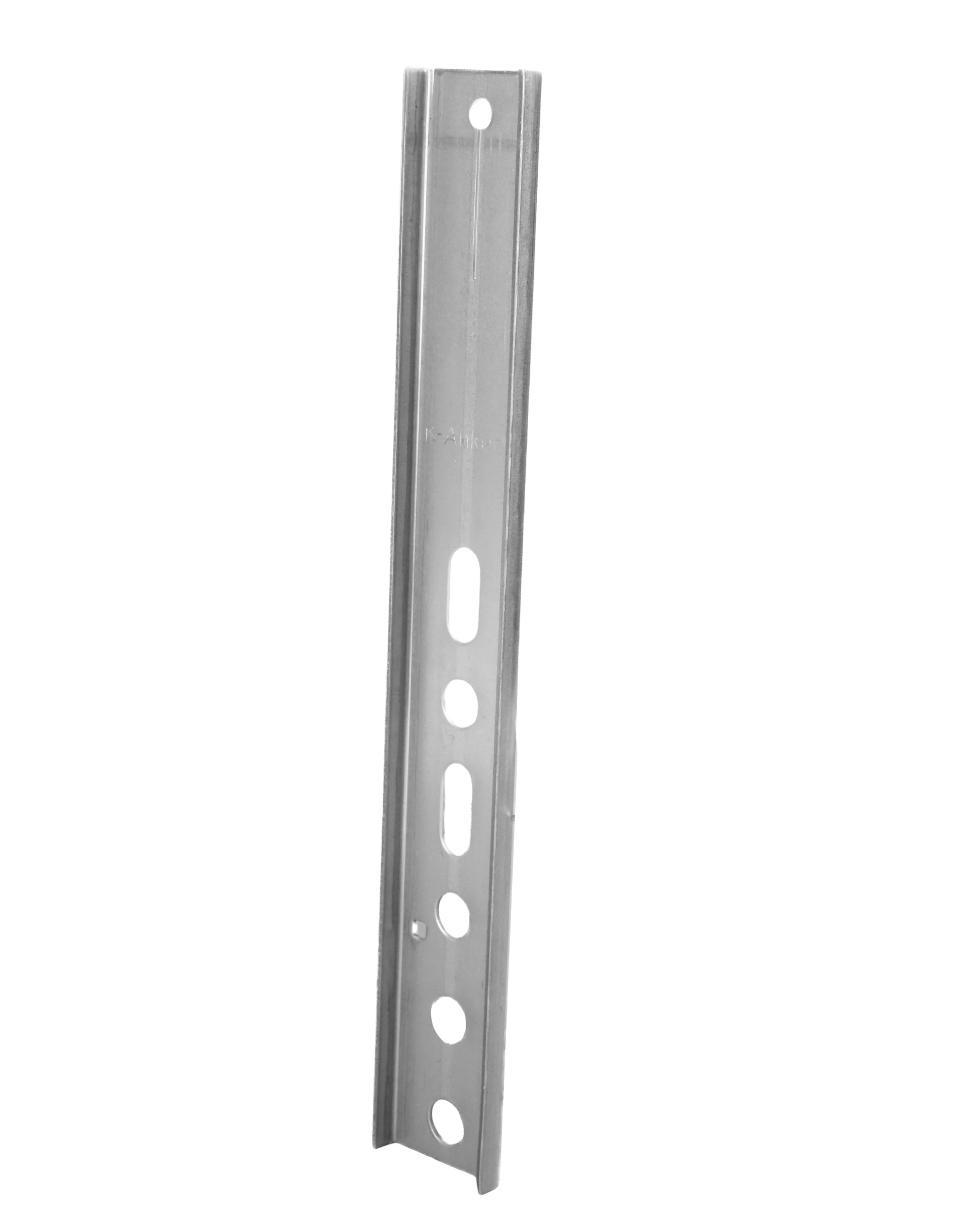

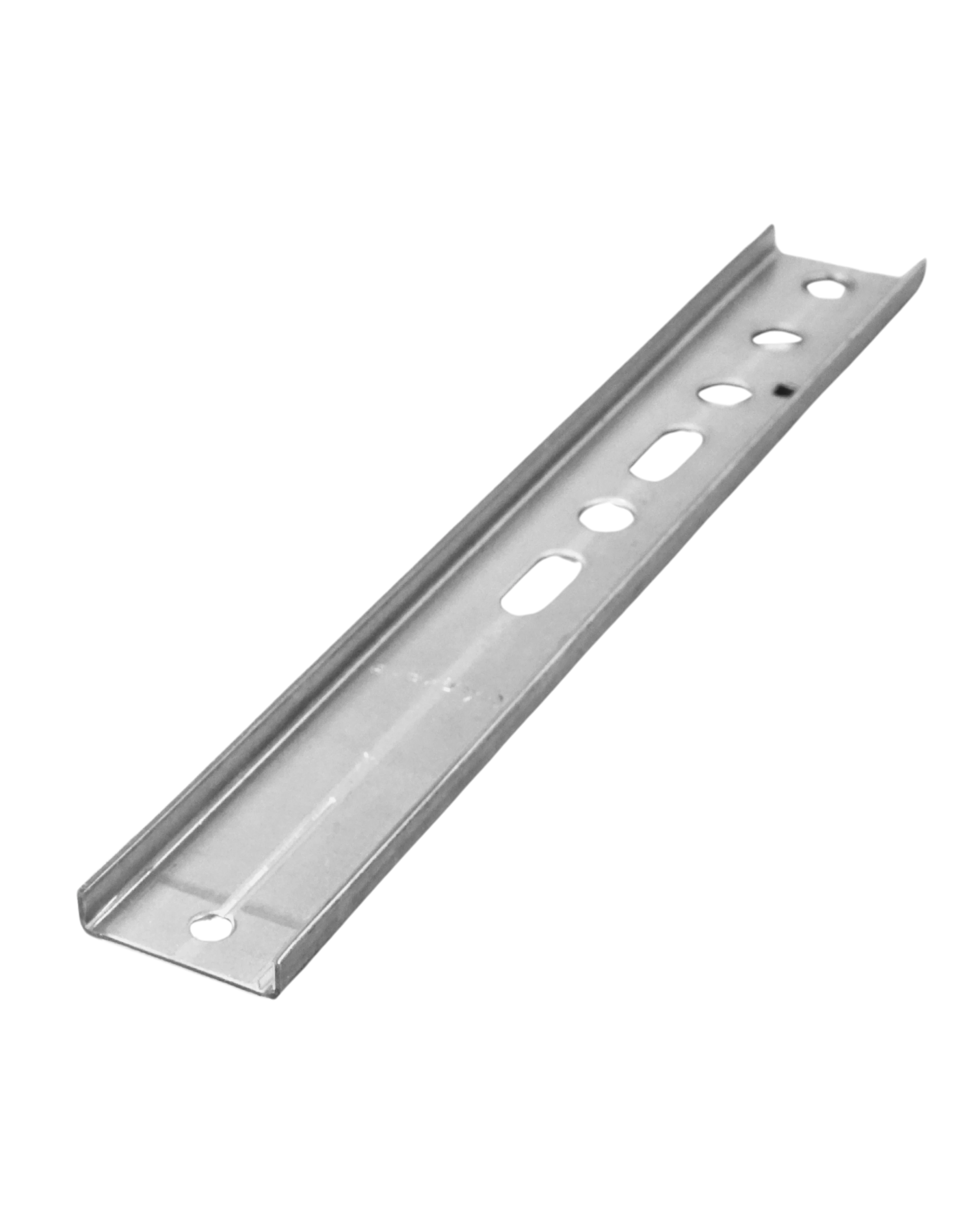

Konsola EL - Ceownik EL-250x1,5

Profesjonalna konsola kotwa EL - Profil U (ceownik)  do montażu okna w warstwie ocieplenia  KNELSEN

EL-250x1,5

• prosty i szybki montaż okien na poziomie warstwy izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• bezpośrednie przykręcenie przez okno do kotwy
• zamocowanie bez oklockowania
• proste czynności podczas prac renowacyjnych lub wymianie okien
• sprawdzone mocowanie do muru (cegła dziurawka, bloczki betonu komórkowego)
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem
• maksymalne obciążenie sprawdzone przez ift Rosenheim

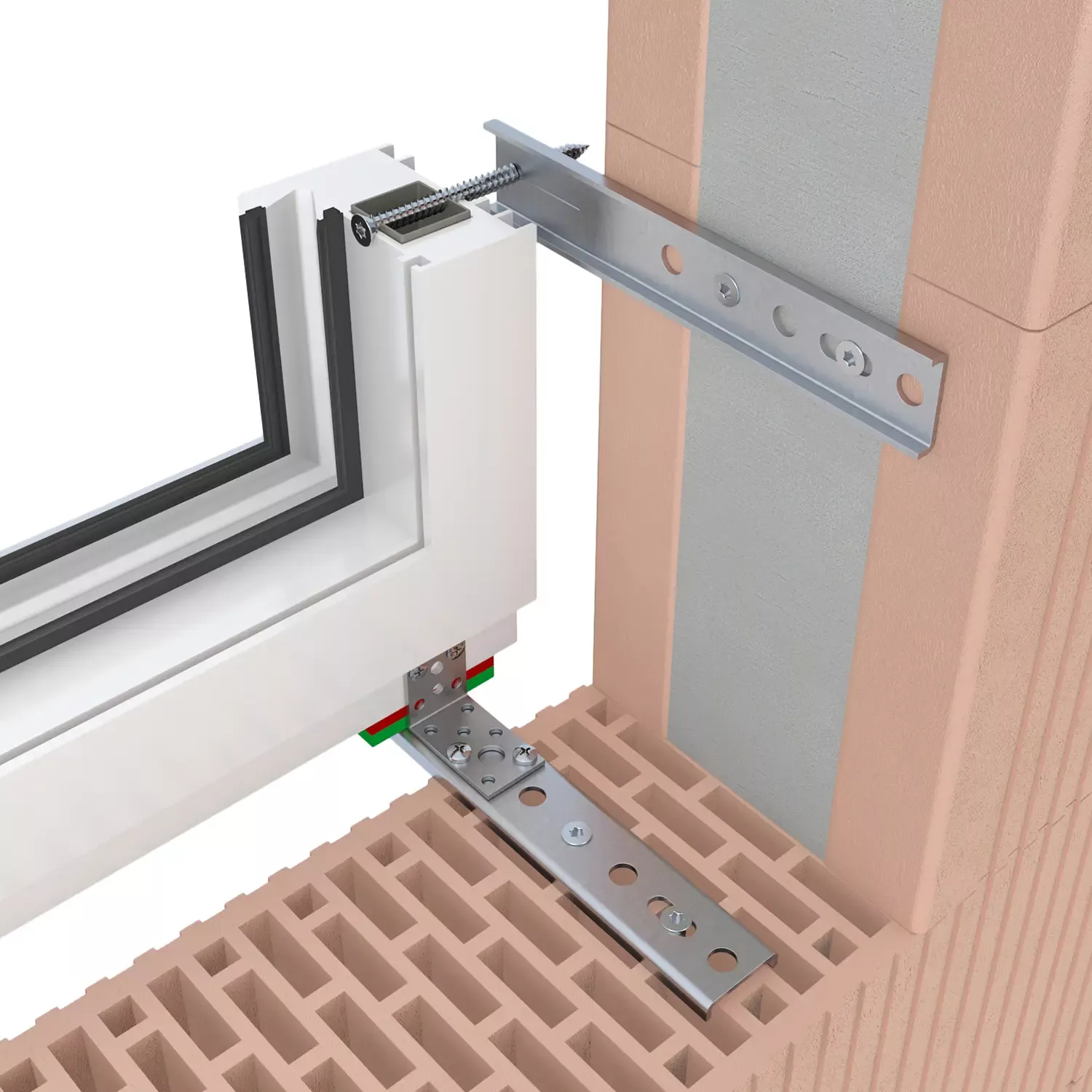

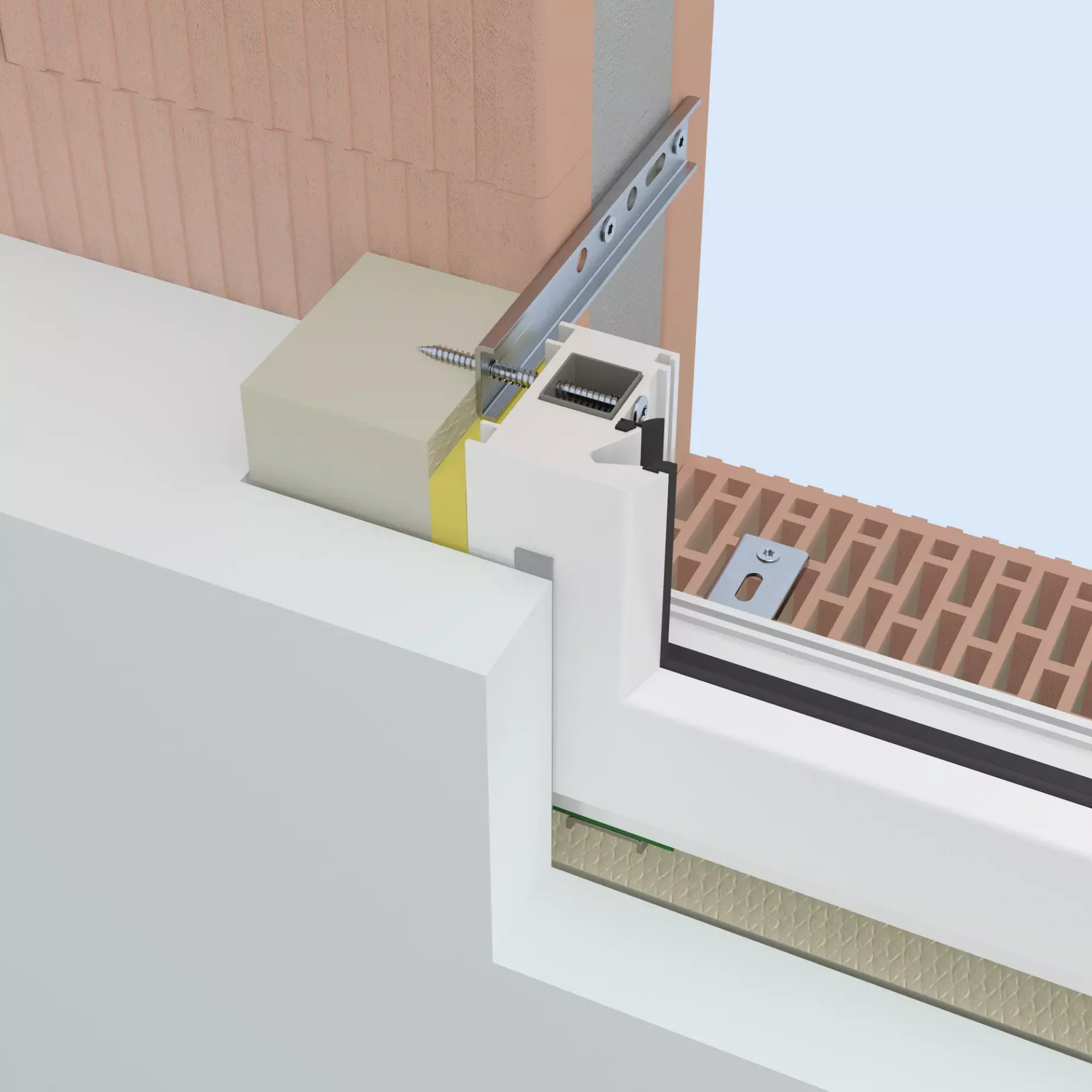

Kotwa EL - profil U (ceownik) to nasze „proste rozwiązanie” do mocowania okien. Może być stosowana do wszystkich systemów okiennych i murowanych, a także umożliwia mocowanie okien wspornikowych. Wykonana z wysokiej jakości ocynkowanej stali i dostępna w różnych grubościach materiału, kotwa EL jest wszechstronna i niezawodna. Kształt litery U zapewnia wysoki transfer obciążeń. Dzięki wydłużonemu otworowi i dodatkowym otworom wiertniczym można ją elastycznie umieścić w ościeżu. Rowek prowadzący po wewnętrznej stronie ułatwia wyrównanie końcówki śruby z otworem.

_______________

UWAGA: Oferowany produkt jest w 100% oryginalny i pochodzi bezpośrednio od producenta. Gwarantuje to najwyższą jakość wykonania oraz pełną zgodność z parametrami technicznymi.

_______________

Prosty montaż konsoli EL

Wstępnie nawiercić ramę okna wiertłem Ø 6,0 mm.

Krok 1

Ustawić ramę okna w otworze, wypoziomować i unieruchomić np. za pomocą klinów i klocków.

Krok 2

Wkręcić śrubę montażową Ø 7,5 mm przez ramę okna, aż końcówka śruby stanie się widoczna w szczelinie montażowej okna. Wsunąć kotwę EL w szczelinę montażową. Jej rowek prowadzący ułatwia znalezienie otworu w kotwie.

Krok 3

Wkręcić śrubę montażową przez kotwę dociśniętą do muru. To połączenie ze śrubą montażową Ø 7,5 mm natychmiast spełnia funkcję klinowania; przetestowane zgodnie z RC2 i na obciążenie wiatrem.

Krok 4

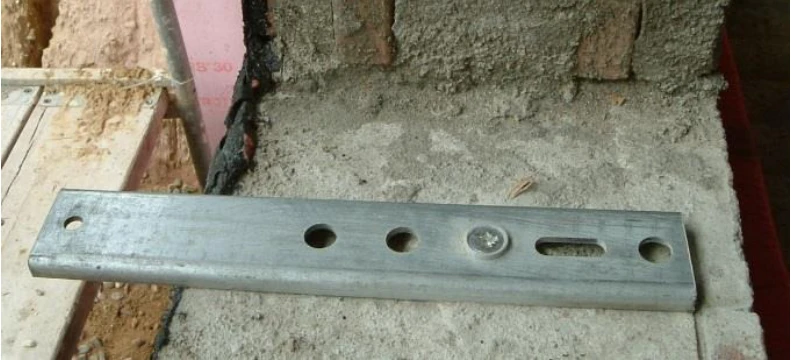

Przymocować kotwę EL do muru w co najmniej dwóch punktach mocowania.

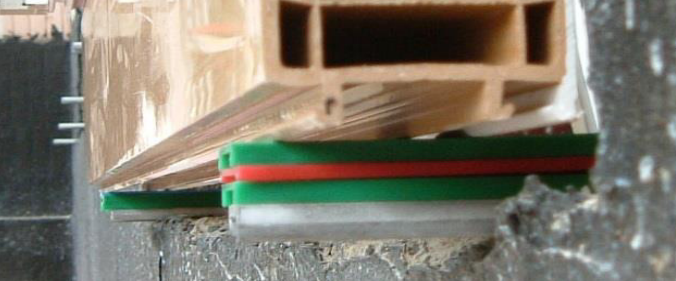

Konsola EL jako pomoc montażowa i zamocowanie okna od dołu

Zamocować konsolę EL z prawej i lewej strony w otworze okiennym i ustawić na niej okno. Następnie wypoziomować za pomocą klocków montażowych.

Bez izolacji

W przypadku budów bez istniejącej izolacji śrubę 7,5 mm do montażu okien należy wkręcić do profilu podparapetowego bezpośrednio od dołu przez konsolę i klocki.

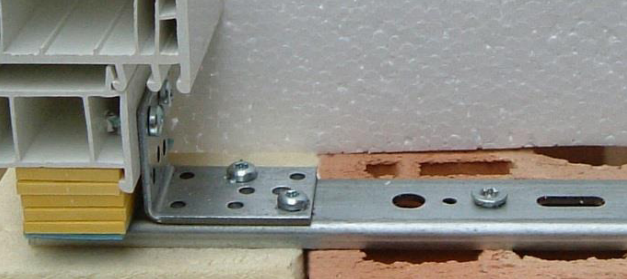

Z izolacją

W przypadku budów z istniejącą izolacją stosuje się kątownik łączący (VBW) do połączenia między oknem i konsolą EL (ceownik). Ten kątownik jest przymocowywany do konsoli EL dwoma wkrętami samowiercącymi.

Ceownik został przetestowany pod kątem przenoszenia obciążenia zgodnie z normami ift Rosenheim:

Numer weryfikacyjny ift Rosenheim – badanie nr 1

11-003442-PR06 PB-K26-09-de-01, 14-002150-PR01 PB-K26-09-de-01, 18-003796-PR01 PB-K26-09-de-01.

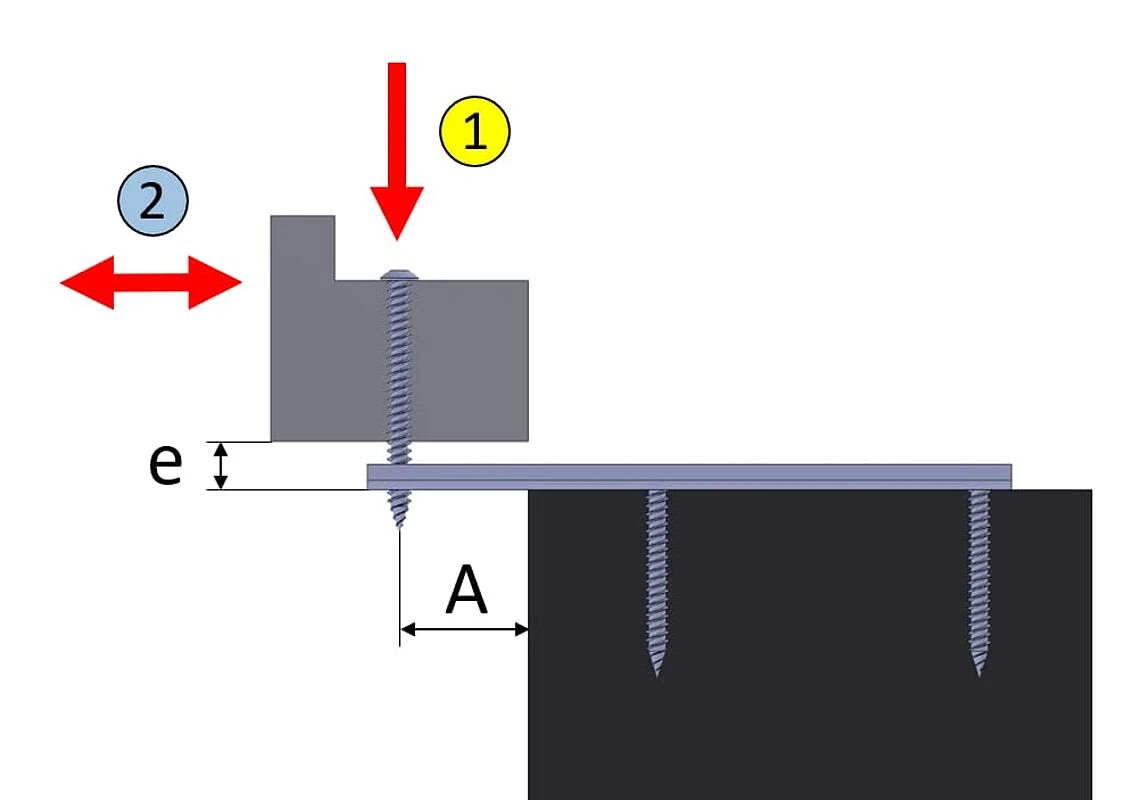

Uzyskane wyniki w zależności od grubości materiału i wysunięcia (wartości przybliżone oznaczono *):

Dla grubości 1,5 mm:

• przy wysunięciu 30 mm: 136 kg,
• 50 mm: 80 kg,
• 70 mm: 44 kg,
• brak danych dla większych wysunięć.

Dla grubości 2,5 mm:

• 30 mm: 175 kg,
• 50 mm: 110 kg,
• 70 mm: 58 kg,
• 100 mm: 27 kg*,
• 130 mm: 14 kg*,
• 160 mm: 8 kg*.

Dla grubości 3,0 mm:

• 30 mm: 208 kg*,
• 50 mm: 160 kg*,
• 70 mm: 114 kg,
• 100 mm: 44 kg,
• 130 mm: 27 kg,
• 160 mm: 14 kg.

Numer weryfikacyjny ift Rosenheim – badanie nr 2

Ceownik został także przebadany pod kątem obciążeń prostopadłych do płaszczyzny okna, zgodnie z certyfikatem:

18-000650-PR01 PB 04-K26-09-de-01.

Dla materiału o grubości 2,5 mm i szerokości spoiny 20 mm, maksymalne obciążenie wyniosło 157 kg.

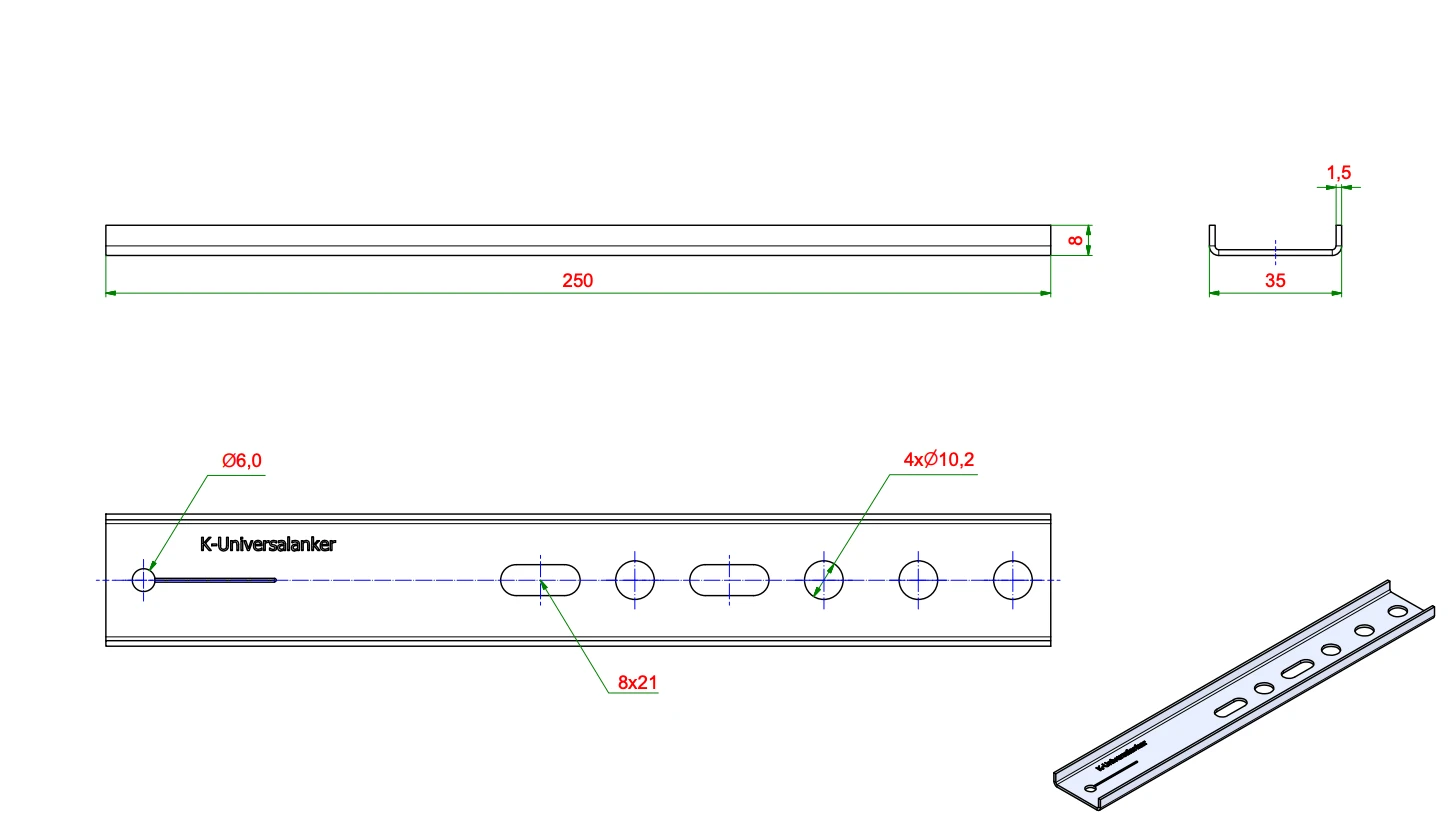

Specyfikacja:

Numer produktu: K-405105

Zapięcie: Góra , Bok , Dół

Długość (dł.):250 mm

Grubość materiału:1,5 mm

Profil: Profil U

ETB: sprawdzony
