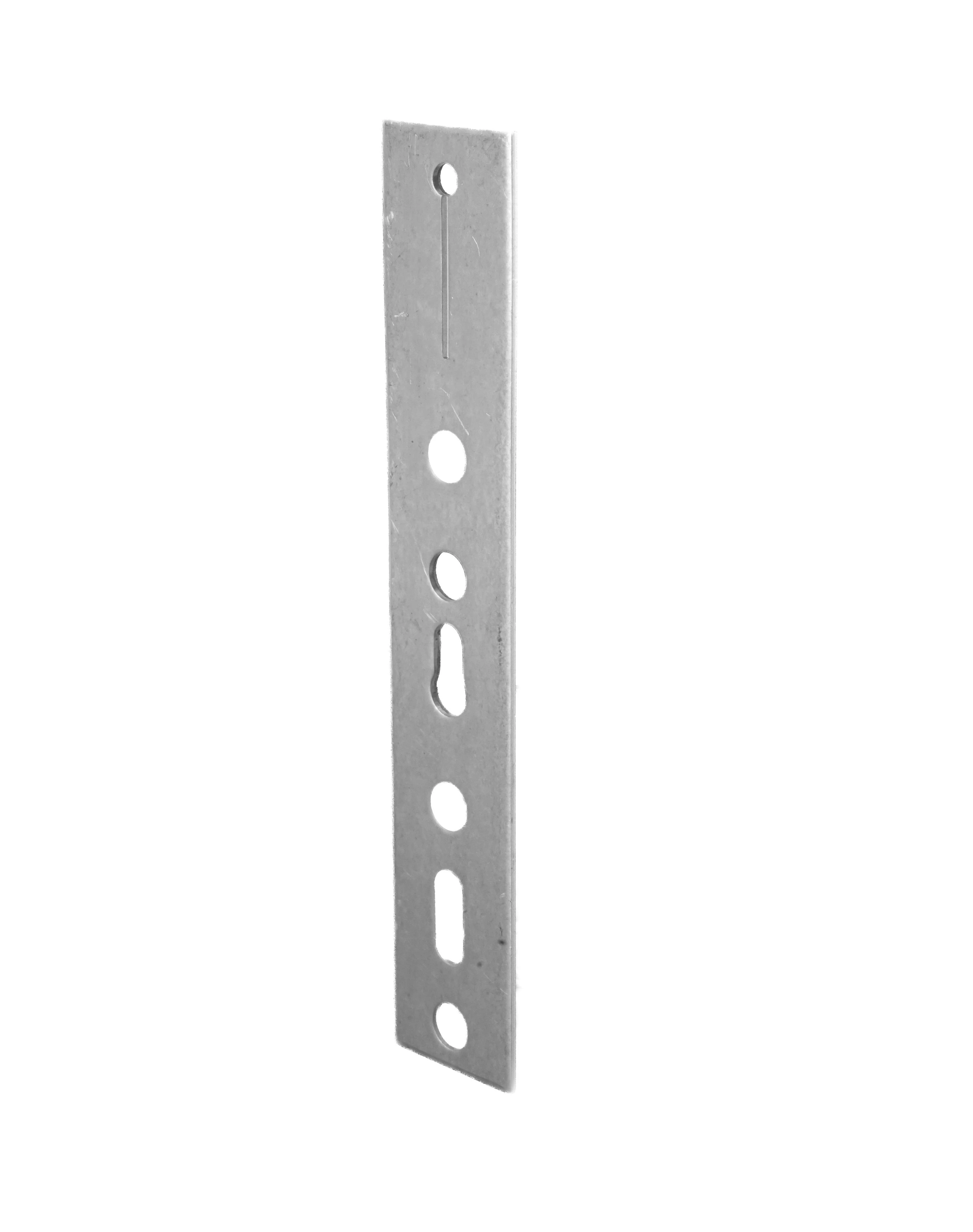

Konsola EL z płaskownika EL-200x2,5

Profesjonalna konsola (kotwa) EL z płaskownika EL-200x2,5 do montażu okna

• prosty i szybki montaż okien
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• służy jako wzmocnienie muru
• w celu zachowania strefy bezpiecznej
• proste czynności podczas prac renowacyjnych lub wymianie okien
• zamocowanie okien zgodnie z klasą wytrzymałości RC2
• nadaje się do mocowania okien z zabezpieczeniem przed wypadnięciem

_______________

UWAGA: Oferowany produkt jest w 100% oryginalny i pochodzi bezpośrednio od producenta. Gwarantuje to najwyższą jakość wykonania oraz pełną zgodność z parametrami technicznymi.

_______________

PROSTY MONTAŻ KONSOLI

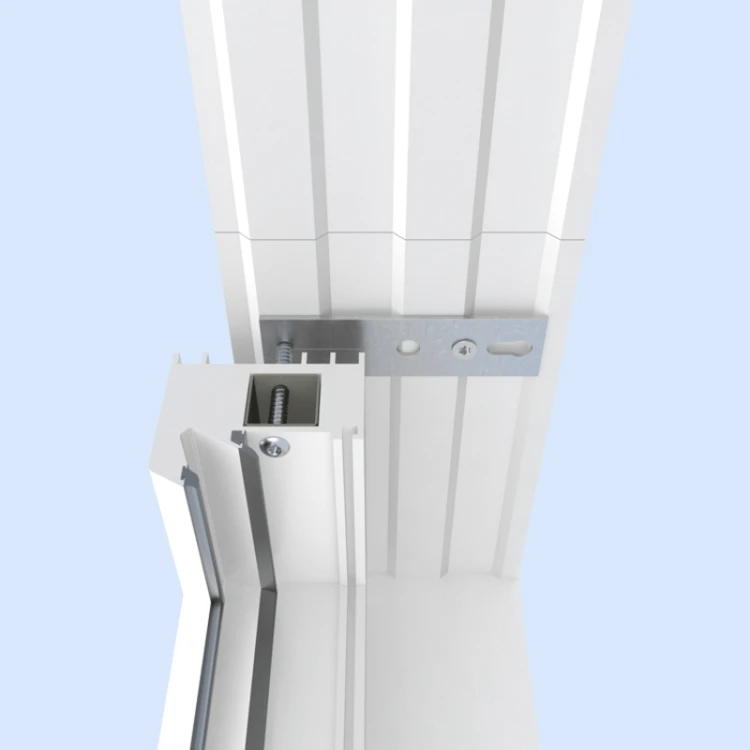

Aby było możliwe zamocowanie okna za pomocą konsoli EL z płaskownika, w futrynie okiennej musi być nawiercony otwór 6,0 mm. Na budowie rama okienna zostaje zamocowana, np. przy użyciu klinów i klocków. W kolejnym kroku należy wykonać otwór w murze przez futrynę okienną. Następnie przyłożyć konsolę EL z pasującym otworem do otworu w murze, a śrubę 7,5 mm do montażu okna wkręcić bezpośrednio przez futrynę okienną i konsolę EL do muru. Dzięki takiemu skręceniu połączenie spełnia wymogi klasy RC2. Dzięki przymocowaniu kotwy EL do muru zapewnia się zachowanie strefy bezpiecznej od krawędzi. „Proste rozwiązanie” jest dostępne także przy demontażu starych okien, które są wbudowane z konsolą EL. Zamocowanie nowego okna jest dokonywane na istniejących konsolach EL. Jeśli otwory już nie pasują, należy po prostu wywiercić nowy przez konsolę EL i mur.

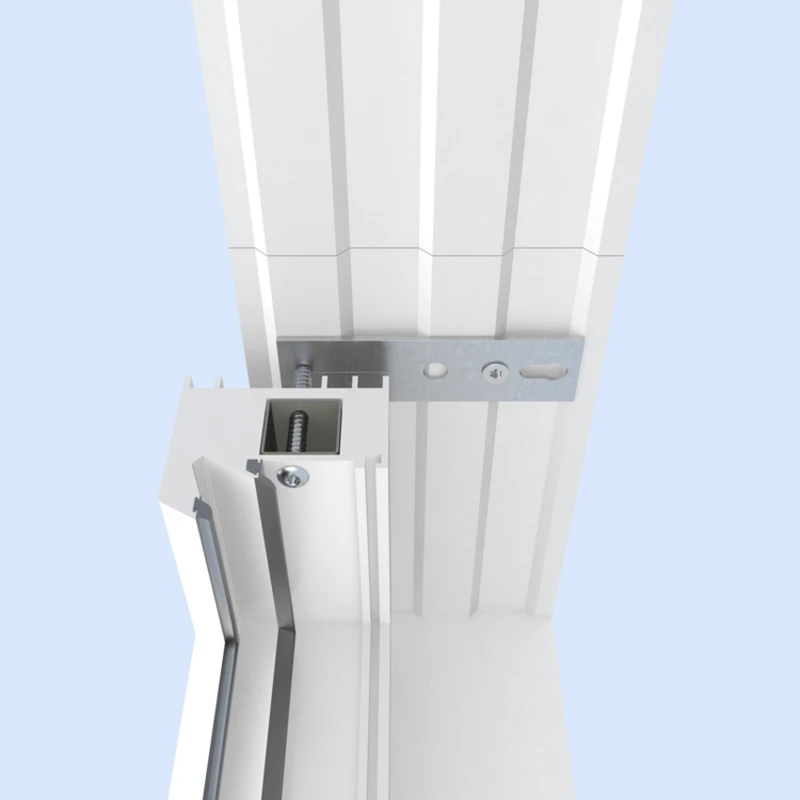

Krok 1

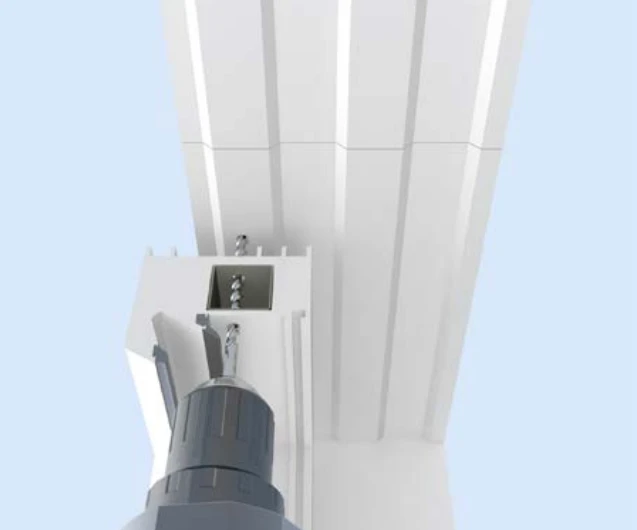

Ustawić ramę okienną w otworze, wypoziomować i unieruchomić np. za pomocą klinów i klocków.

Następnie należy przewiercić przez ramę okienną do muru.

Krok 2

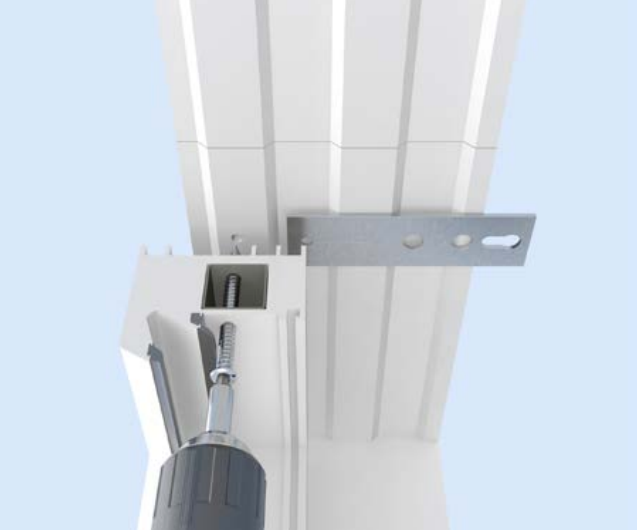

Wkręcić śrubę montażową do okien o średnicy 7,5 mm przez ramę okienną, aż czubek śruby stanie się widoczny w rowku ramy.

Następnie przyłożyć kotwę EL (z otworem 6 mm) naprzeciwko końcówki śruby i wkręcić śrubę montażową bezpośrednio przez dociśniętą do muru kotwę.

To połączenie z użyciem śruby montażowej 7,5 mm od razu stanowi klinowanie i jest przetestowane pod kątem RC2 i obciążenia wiatrem.

Krok 3

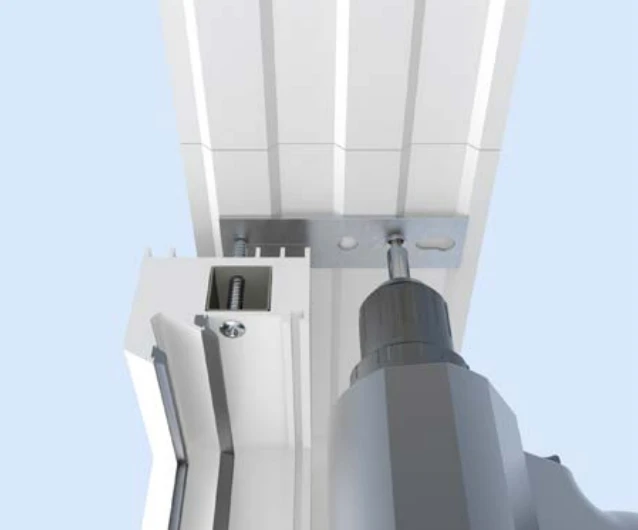

Przymocować kotwę EL do muru.

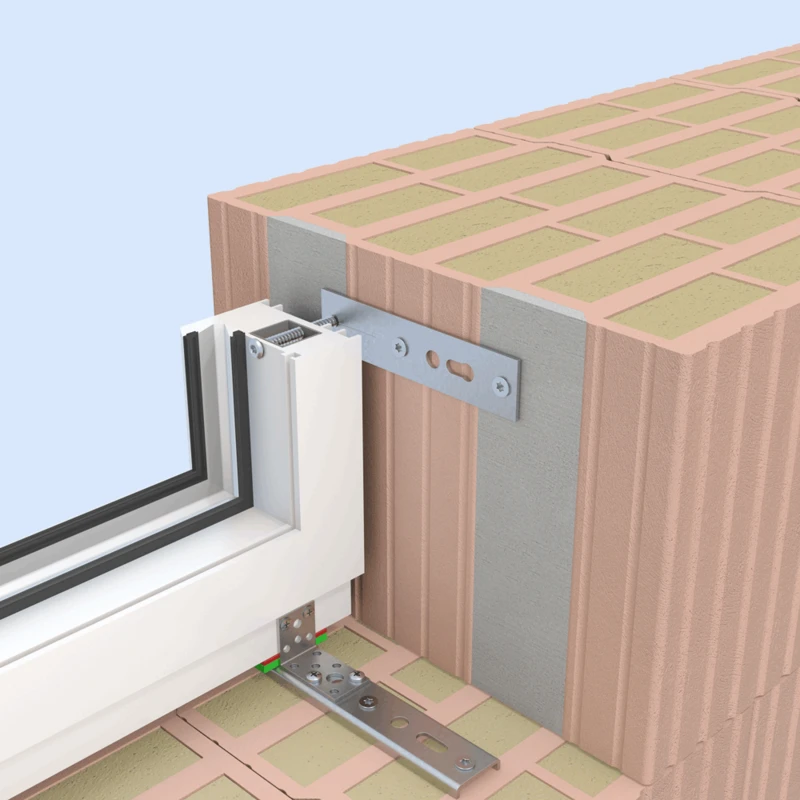

Dzięki przymocowaniu kotwy EL do muru zapewnia się odpowiedni odstęp od krawędzi (bezpieczną strefę montażu).

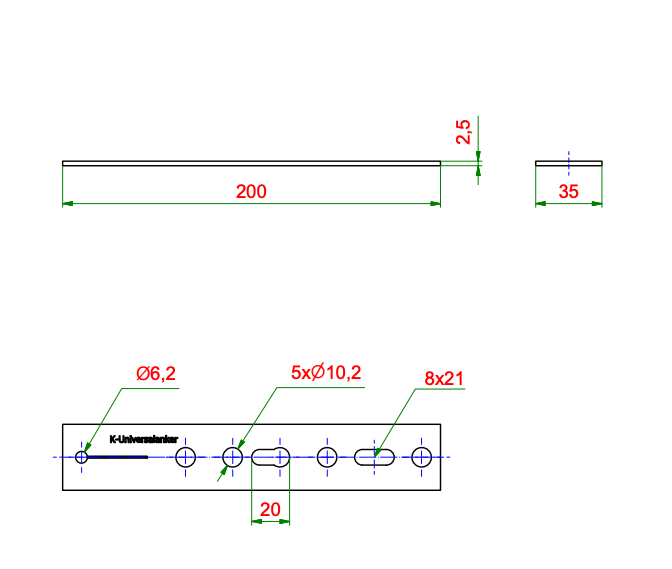

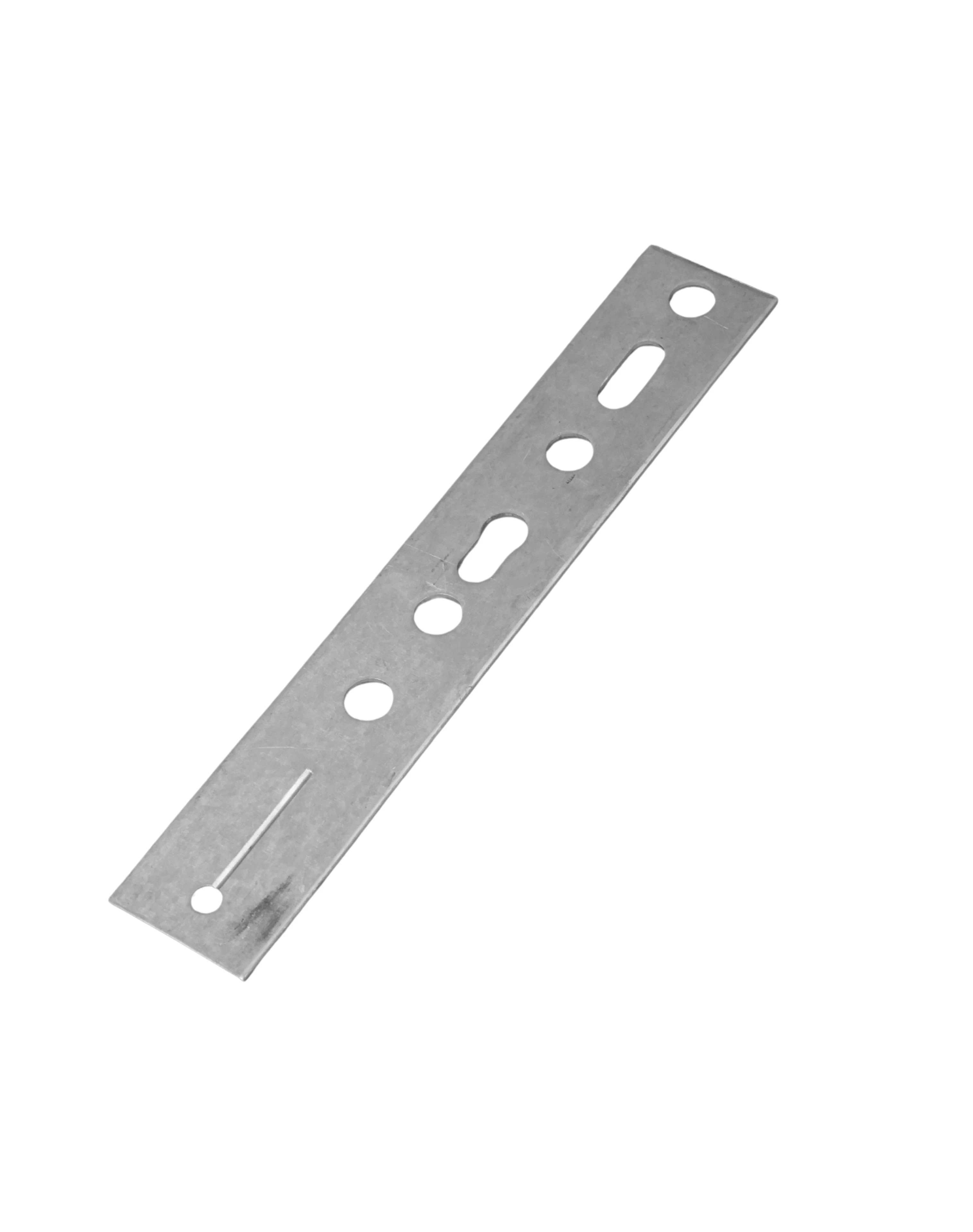

Specyfikacja techniczna:

Numer produktu: K-405104-F

Mocowanie: od góry, z boku, od dołu

Długość (l): 200 mm

Grubość materiału: 2,5 mm

Profil: płaskownik

Test ETB: potwierdzony
