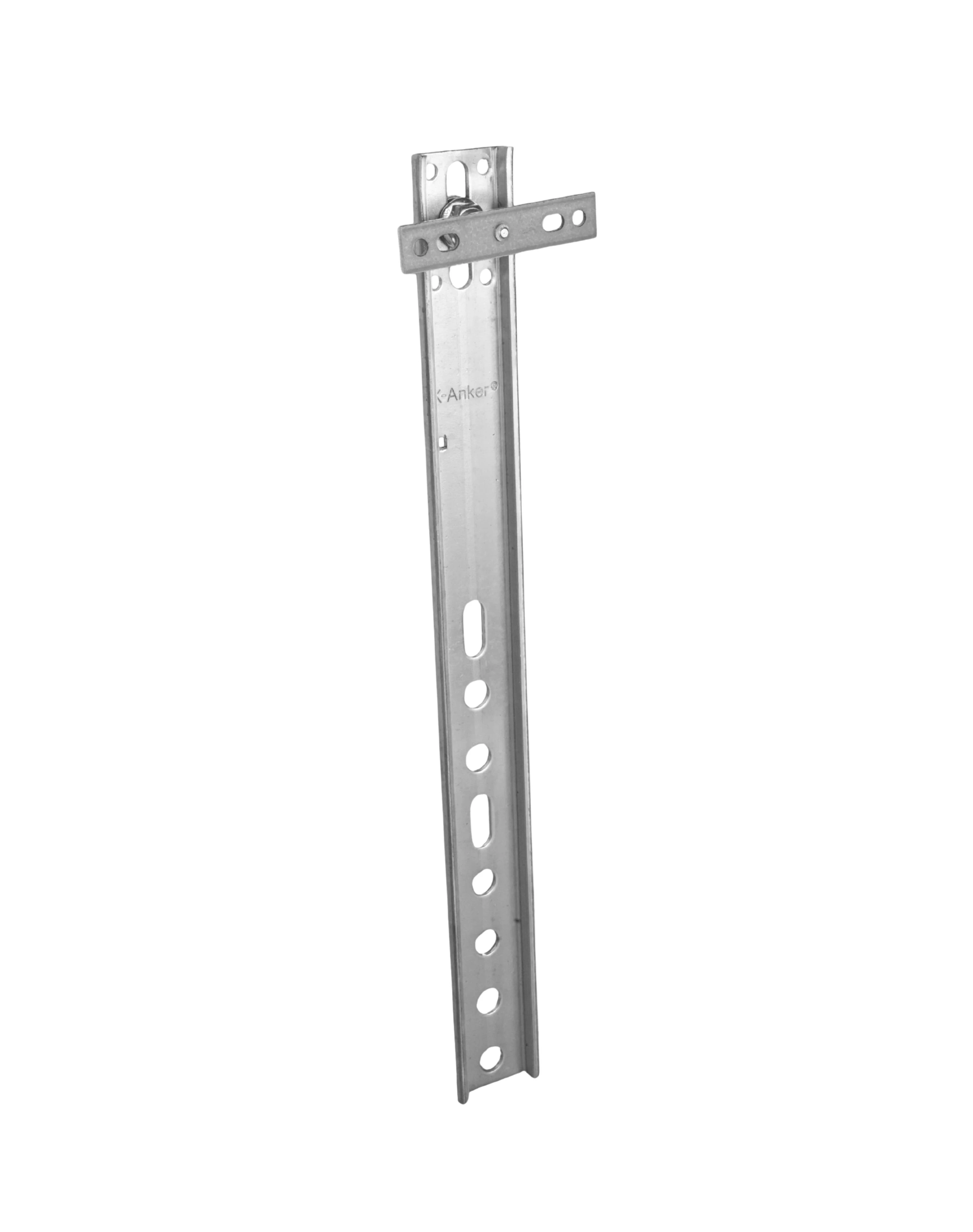

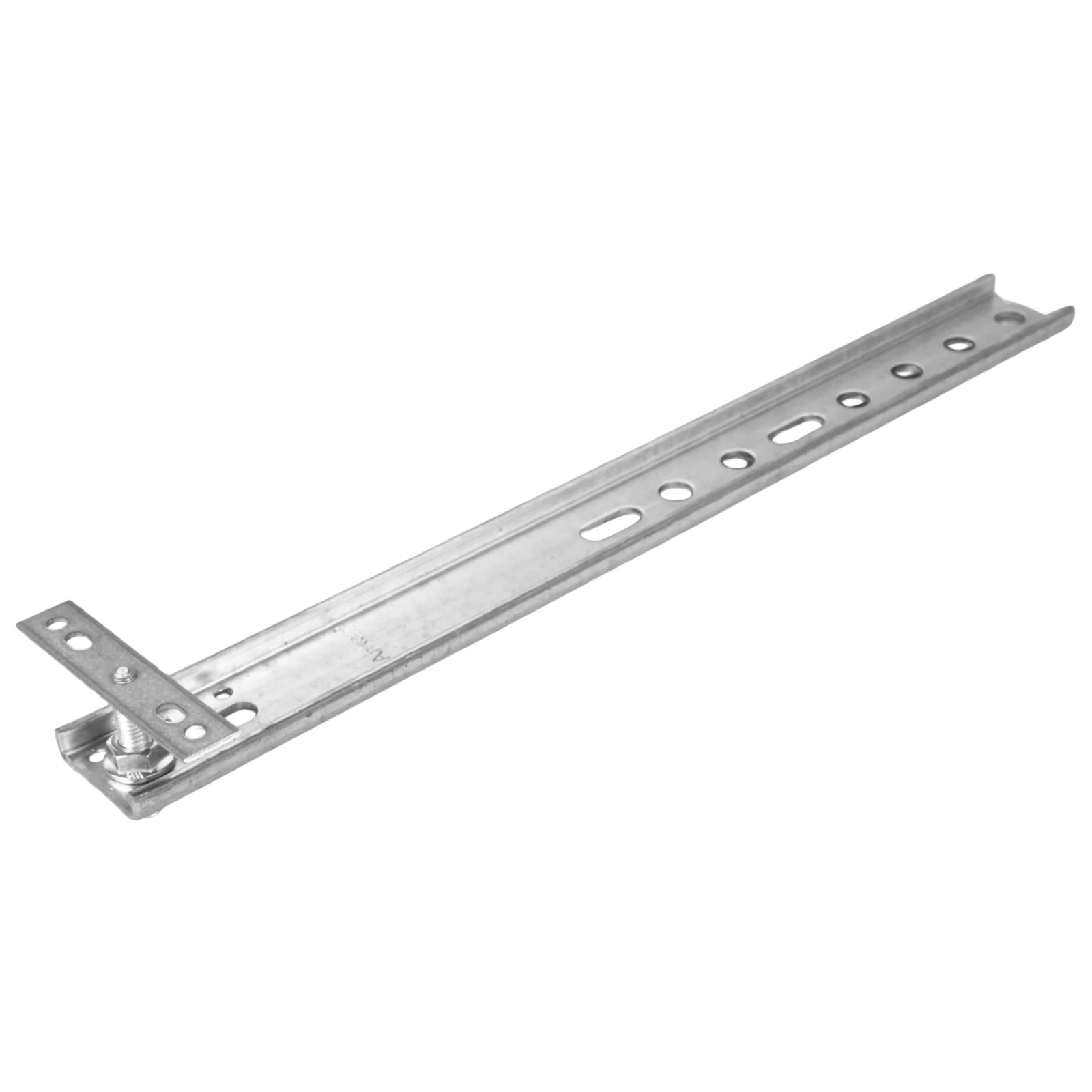

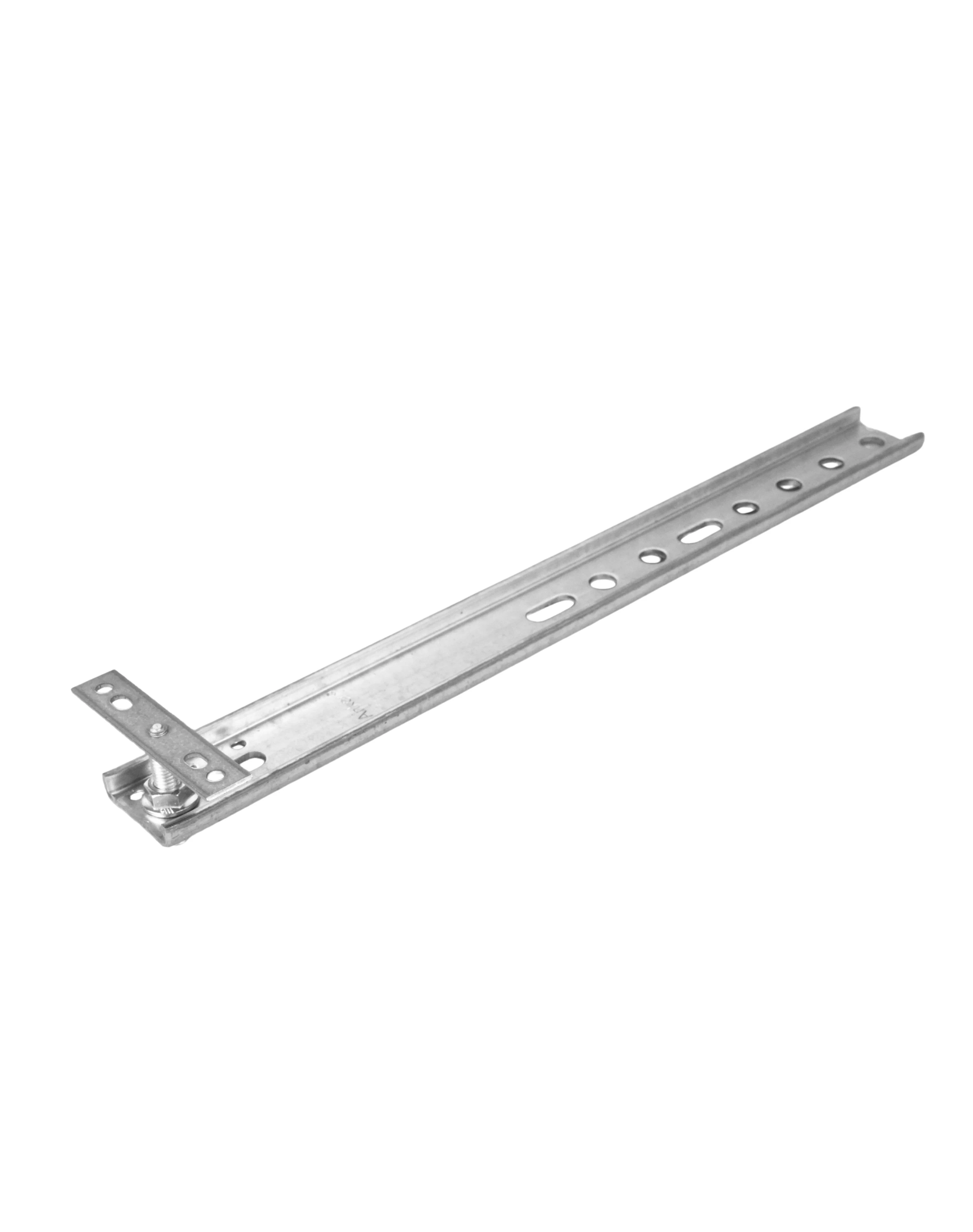

Konsola WM-350x3,0-40

Profesjonalna konsola (kotwa) WM-350x3,0-40 do montażu okna z trójwymiarową regulacją

• Kotwa WM może być wykorzystywana do mocowania od dołu i z boku
• Nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• Możliwość trójwymiarowej regulacji, aby można było wyrównać tolerancje montażowe
• Znajduje zastosowanie w przypadku różnic wysokości od 12 mm do 50 mm
• Zamocowanie bez oklockowania
• Zamocowanie okien zgodnie z klasą wytrzymałości RC2
• Maksymalne obciążenie sprawdzone przez ift Rosenheim

Instrukcja montażu

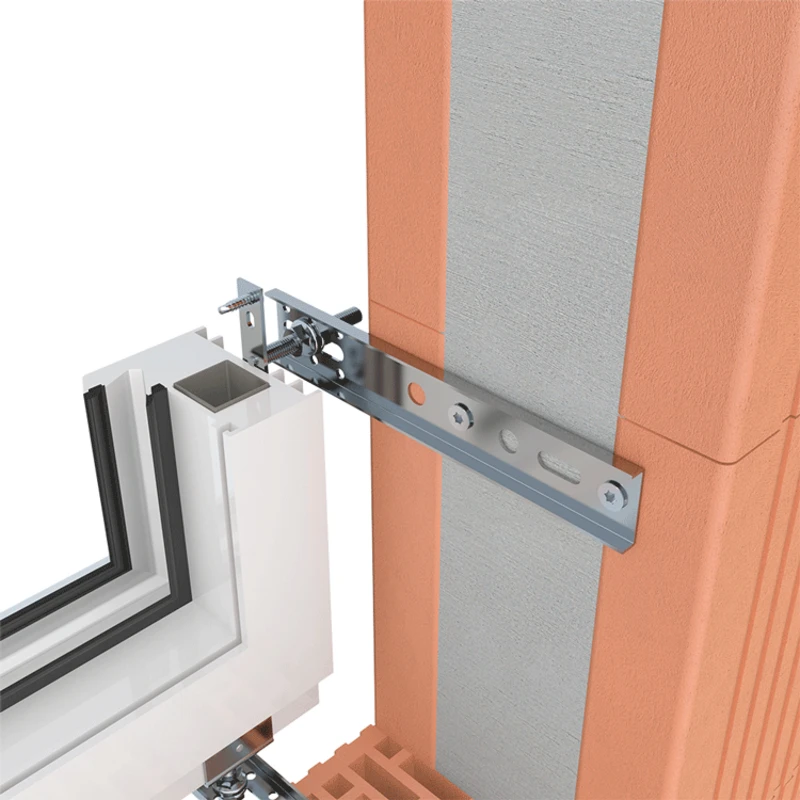

Konsola WM jest przeznaczona do zamocowania okna bez wiercenia otworów na kołki. Ten system nadaje się wyłącznie do budów, w których nie istnieje izolacja. W przypadku zamocowania bocznego najpierw przymocowuje się element regulacyjny do okna i mocno przykręca pierwszą nakrętkę do oporu. Teraz można przymocować kotwę z co najmniej dwoma odpowiednimi elementami mocującymi do muru. Regulacja boczna i na głębokość, a także zamocowanie, są wykonywane przy wykorzystaniu połączenia śrubowego w otworze podłużnym. Zalecany luz montażowy do bezproblemowego montażu zawiera się w przedziale 15–35 mm.

1. Numer weryfikacyjny ift Rosenheim

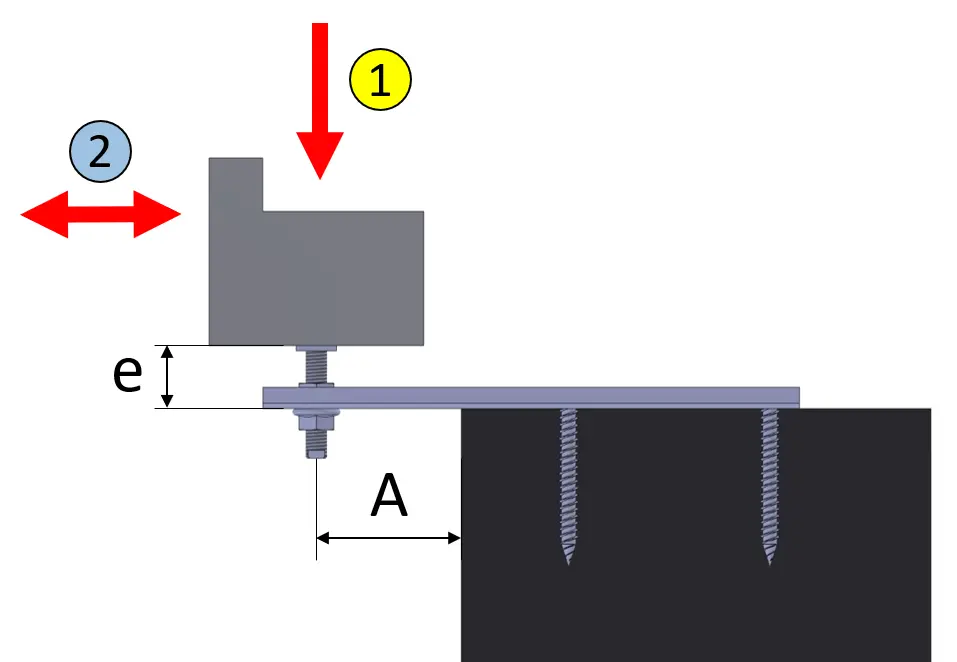

Ceownik sprawdzony pod kątem przenoszenia obciążenia:

11-003442-PR06 PB-K26-09-de-01, 14-002150-PR01 PB-K26-09-de-01, 18-003796-PR01 PB-K26-09-de-01

Dla grubości materiału 1,5 mm:

• Przy wysunięciu 30 mm: maksymalne obciążenie wynosi 136 kg
• Przy 50 mm: 80 kg
• Przy 70 mm: 44 kg
• Przy wysunięciach 100 mm, 130 mm i 160 mm – brak danych

Dla grubości materiału 2,5 mm:

• Wysunięcie 30 mm: 175 kg
• 50 mm: 110 kg
• 70 mm: 58 kg
• 100 mm: 27 kg*
• 130 mm: 14 kg*
• 160 mm: 8 kg*

Dla grubości materiału 3,0 mm:

• Wysunięcie 30 mm: 208 kg*
• 50 mm: 160 kg*
• 70 mm: 114 kg
• 100 mm: 44 kg
• 130 mm: 27 kg
• 160 mm: 14 kg

*Wartości przybliżone na podstawie raportów z testów

 2. Numer weryfikacyjny ift Rosenheim

Ceownik sprawdzony pod kątem przenoszenia obciążenia:

12-002151-PR07_PB-E03-09-de-02, 21-001960-PR02 PB 04-K26-09-de-01

Dla szerokości spoiny 36 mm:

• Maksymalne obciążenie wynosi 68 kg

Dla szerokości spoiny 54 mm:

• Maksymalne obciążenie wynosi 43 kg

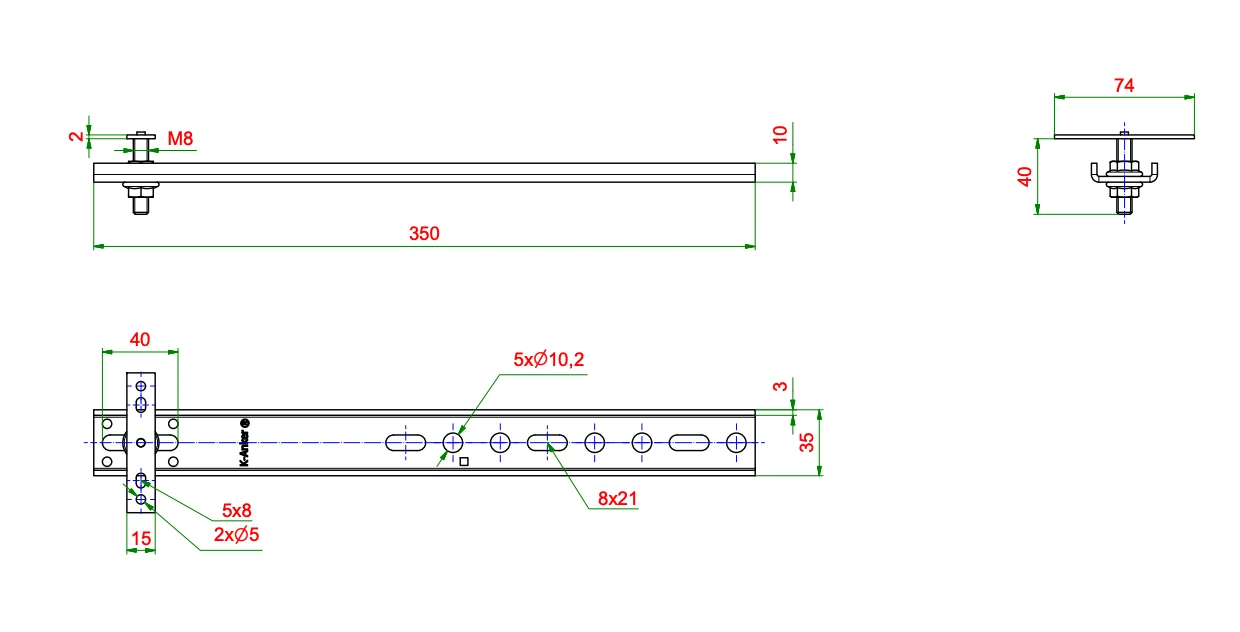

Specyfikacja techniczna

Numer produktu: K-405096

Mocowanie: od góry, z boku, od dołu

Długość (l): 350 mm

Grubość materiału: 3 mm

Profil: profil U

Długość trzpienia: 40 mm
