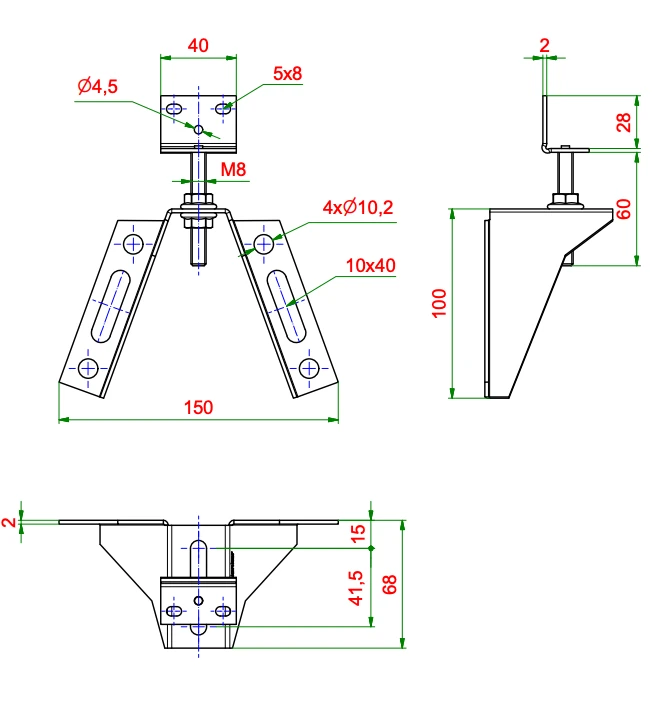

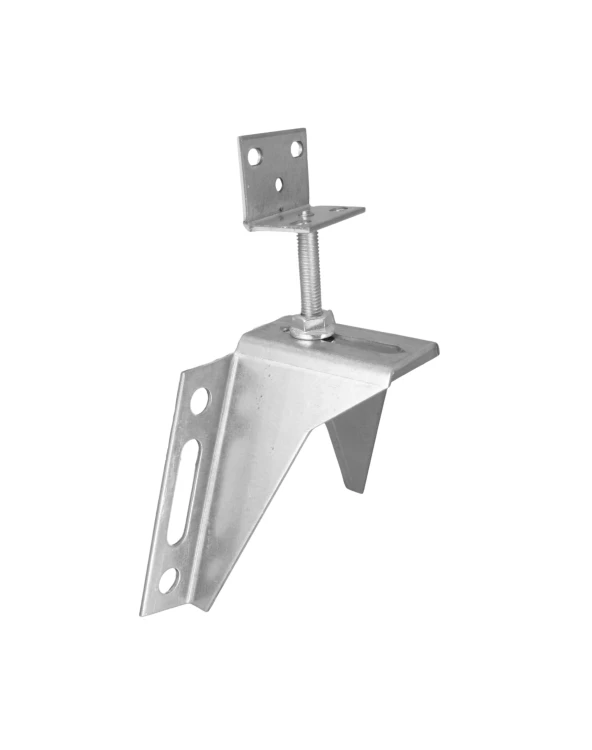

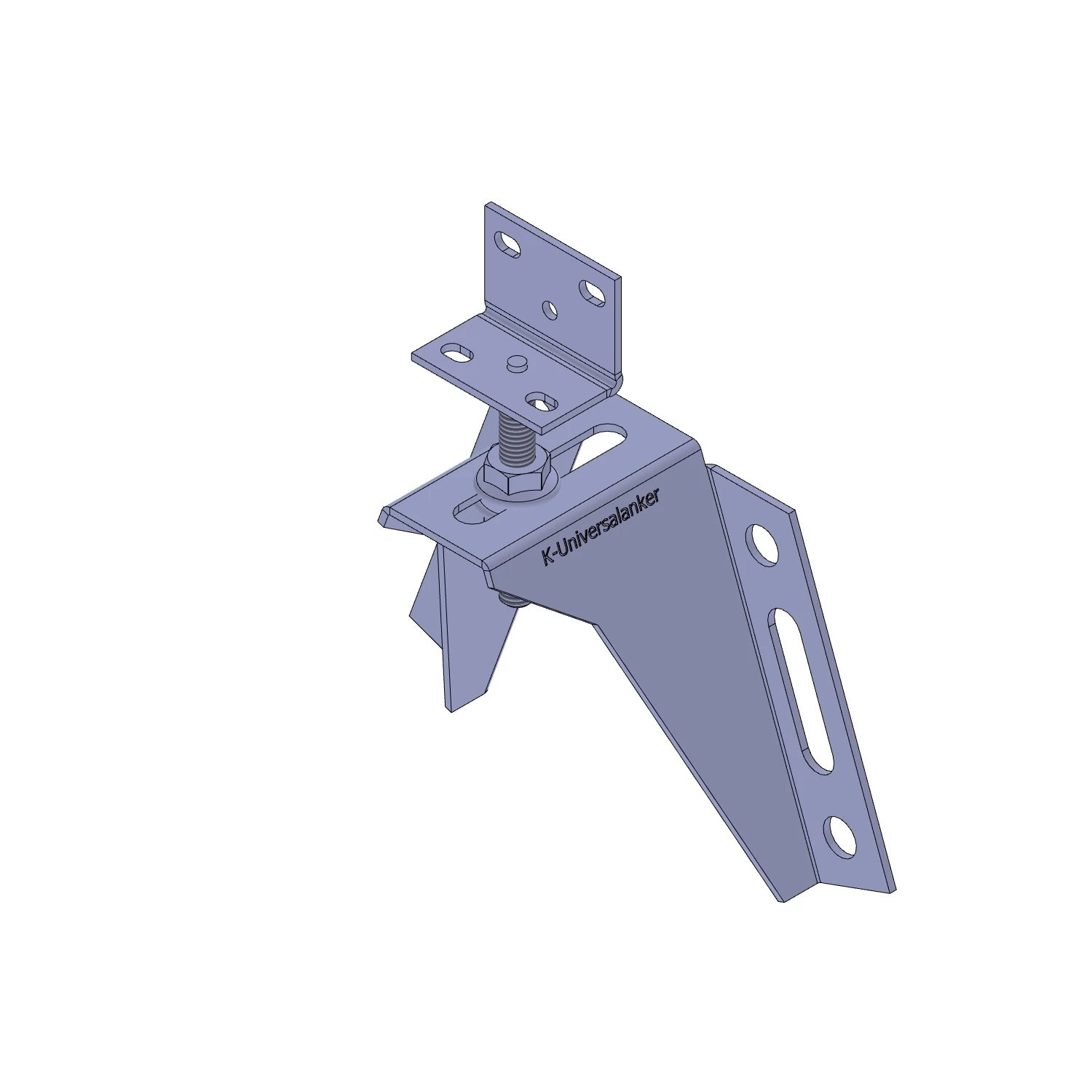

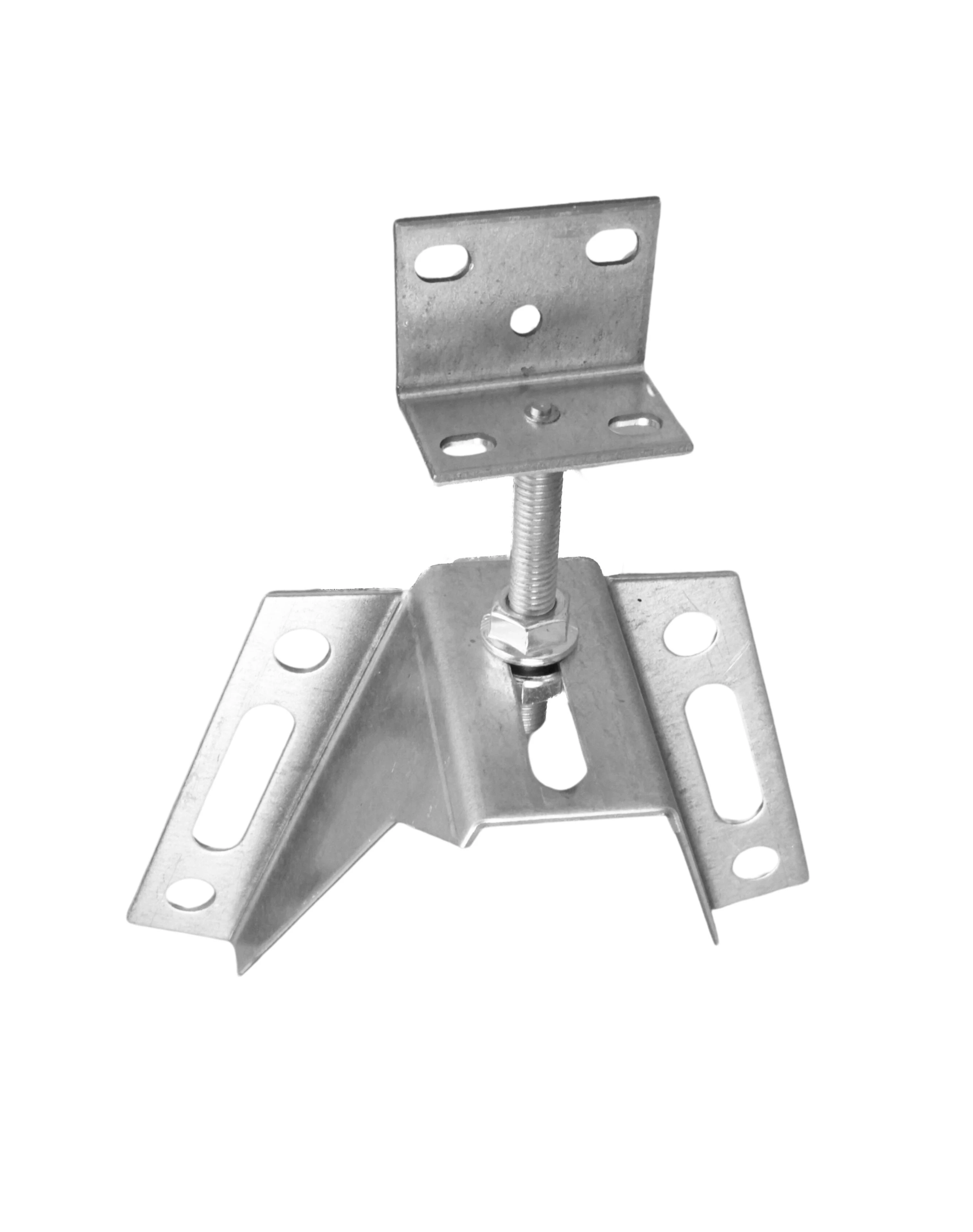

Konsola montażowa WS-65x110-W60 (Przyłącze kątowe M8x60)

Profesjonalna konsola WS-65x110-W60 do montażu okna w warstwie izolacyjnej  (przyłącze kątowe M8x60)

• prosty i szybki montaż okien w warstwie izolacyjnej
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• z przyłączem kątowym może być wykorzystywany do mocowania od dołu
• istnieje możliwość trójwymiarowej regulacji konsoli, aby można było wyrównać tolerancje montażowe
• maksymalne obciążenie sprawdzone przez ift Rosenheim

Instrukcja montażu

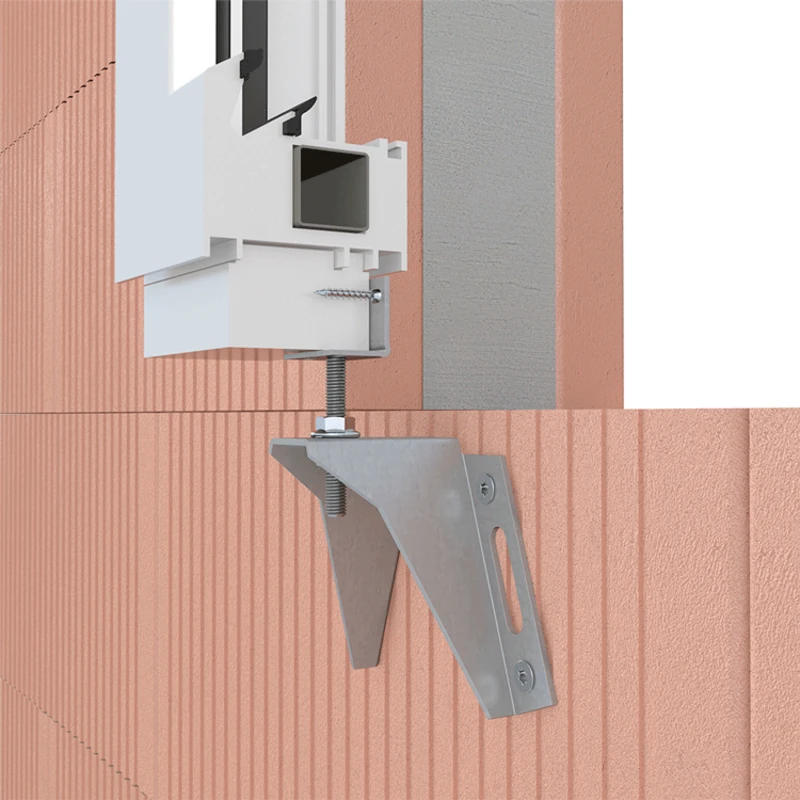

Dolne zamocowanie okna

W przypadku montażu okna od dołu należy najpierw przymocować konsolę montażową WS do muru. Teraz ustawić rozdzielone na boki okno na elementach regulacyjnych, a następnie skręcić przyłącze płaskie lub kątowe z futryną okienną/profilem podparapetowym. Następnie należy dodatkowo wyregulować okno przez połączenie śrubowe w otworze podłużnym i zamocować.

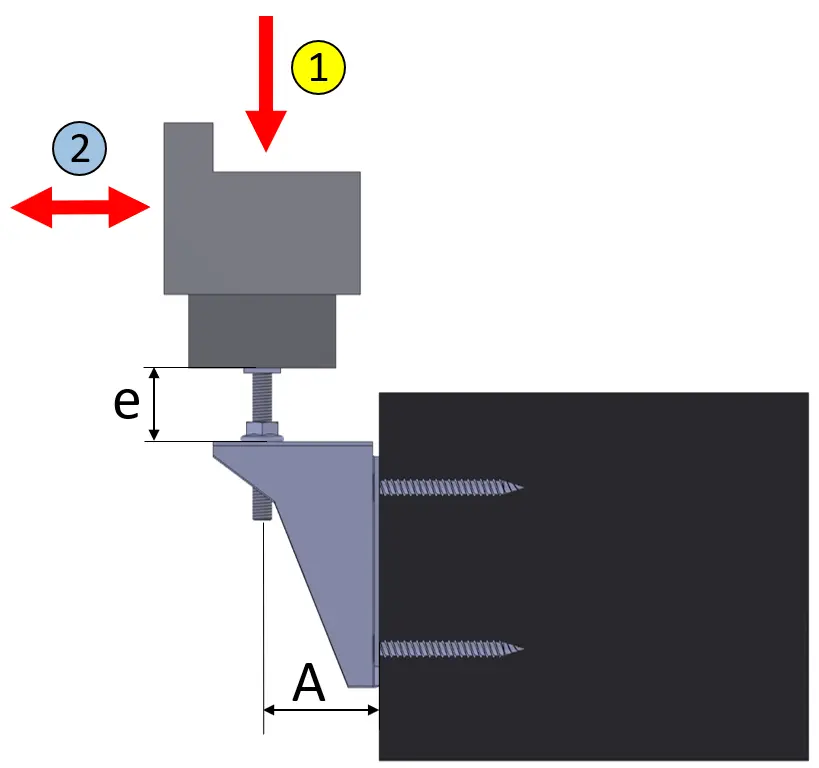

Konsola WS została sprawdzona pod kątem przenoszenia obciążenia:

1 Numer weryfikacyjny ift-Rosenheim

11-003442-PR06 PB-K26-09-de-01

Obciążenia w osi pionowej (A):

• WS-65x110-W60 (Przyłącze kątowe M8x60)
• Wysunięcie A: 55 mm – maksymalne obciążenie: 237 kg

2 Numer weryfikacyjny ift-Rosenheim – obciążenia poprzeczne

Sprawdzono obciążenia pod kątem prostym do płaszczyzny okna:

12-002151-PR07_PB-E03-09-de-02, 21-001960-PR02 PB 04-K26-09-de-01

Obciążenia boczne w zależności od szerokości spoiny (e):

• Szerokość spoiny 36 mm – maksymalne obciążenie: 68 kg
• Szerokość spoiny 54 mm – maksymalne obciążenie: 43 kg
