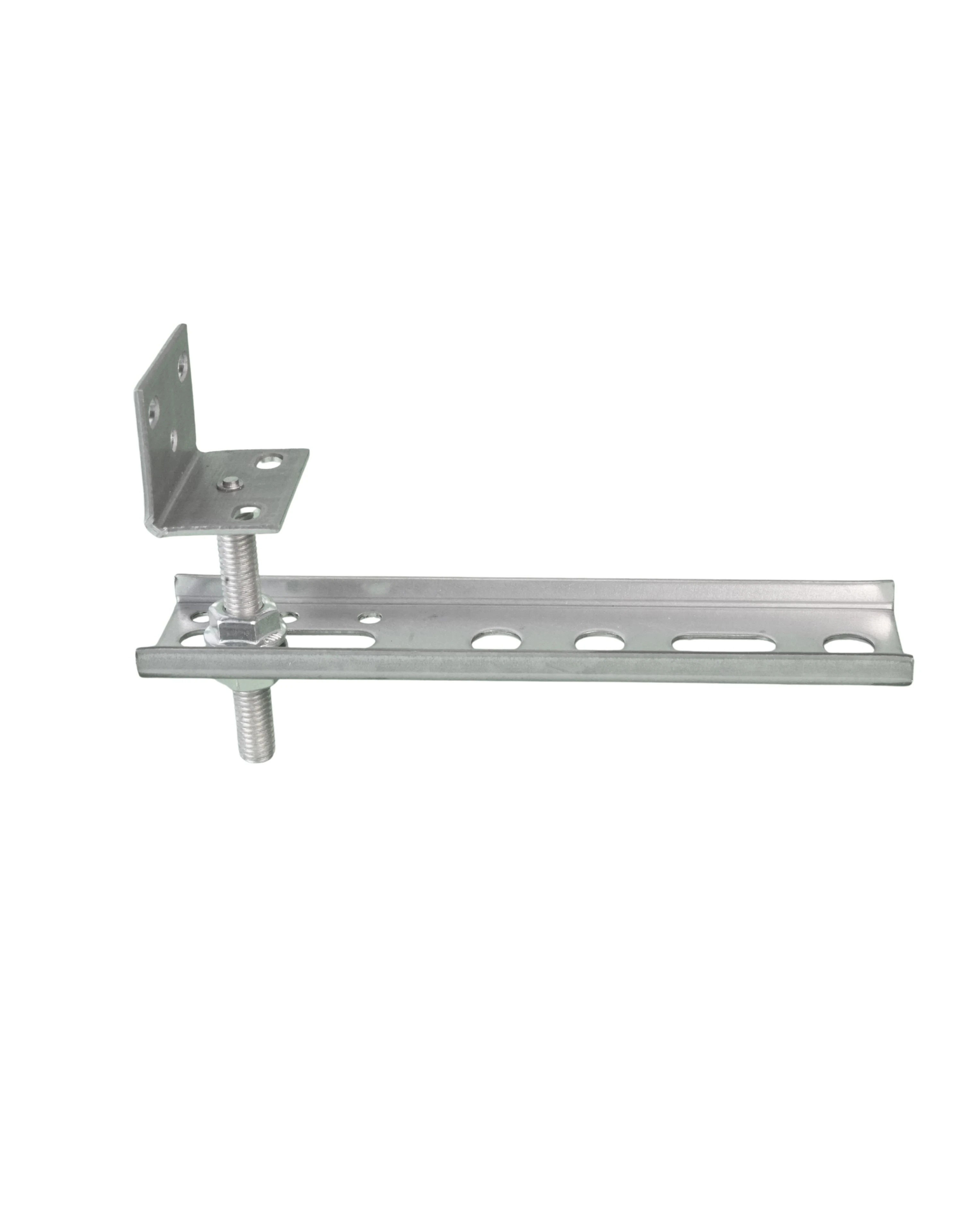

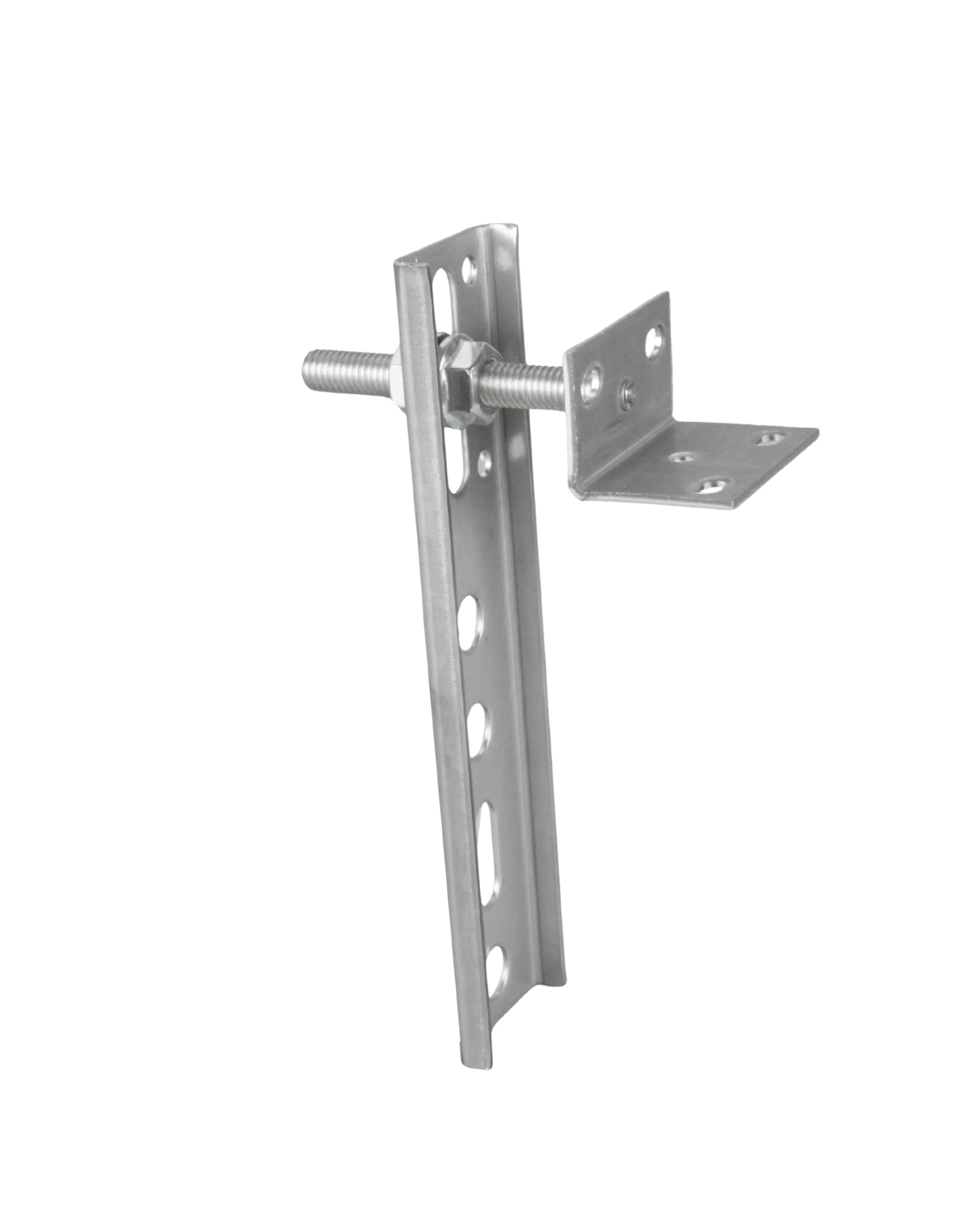

Kotwa WU-150x1,5-60

Profesjonalna kotwa WU 150x1,5-60 do montażu okna, idealna w przypadku murów niedopasowanych do rozmiaru okna.

Regulowana wysokość: 13mm - 52 mm

• Kotwa WU może być wykorzystywana do mocowania od dołu
• nadaje się do wszystkich systemów (aluminium, drewno i tworzywo sztuczne)
• możliwość trójwymiarowej regulacji, aby można było wyrównać tolerancje montażowe
• Znajduje zastosowanie w przypadku różnic wysokości od 12 mm do 50 mm
• zamocowanie bez oklockowania
• Zamocowanie okien zgodnie z klasą wytrzymałości RC2
• maksymalne obciążenie sprawdzone przez ift Rosenheim

Instrukcja montażu

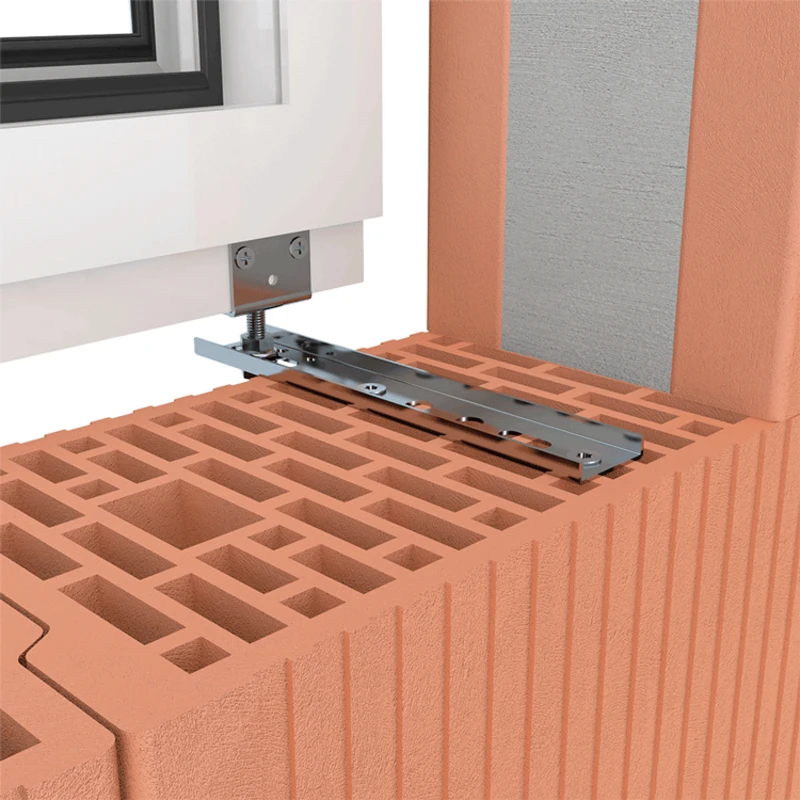

Konsola WU rozwiązuje problemy montażowe w przypadku budynku z cegieł, w którym mur wewnętrzny nie jest dopasowany do rozmiaru okna. W przypadku mocowania okna za pomocą konsoli WU okno musi być najpierw unieruchomione. Następnie należy ustawić konsolę WU na odpowiednią wysokość, skręcić ją z profilem montażowym i przymocować do muru.

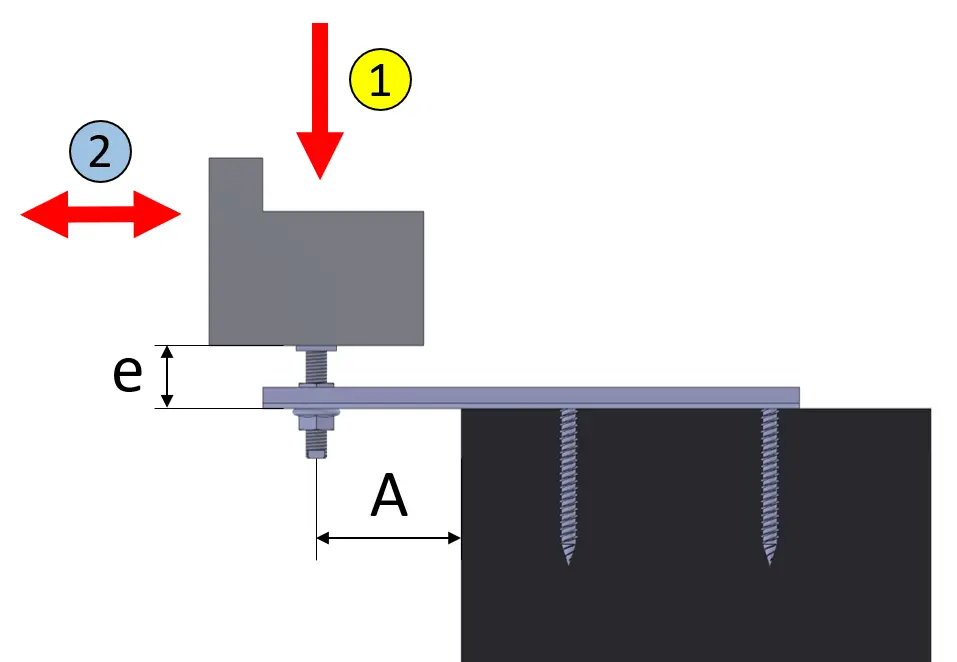

Przenoszenie obciążeń – raporty z badań

1. Numer weryfikacyjny ift Rosenheim

Badanie wykonane pod kątem przenoszenia obciążeń w płaszczyźnie okna:

11-003442-PR06 PB-K26-09-de-01, 14-002150-PR01 PB-K26-09-de-01, 18-003796-PR01 PB-K26-09-de-01

Grubość materiału 1,5 mm:

• Przy wysunięciu 30 mm: maksymalne obciążenie 136 kg
• Przy 50 mm: 80 kg
• Przy 70 mm: 44 kg
• Przy większych wysunięciach (100 mm, 130 mm, 160 mm): brak danych

*Wartości przybliżone na podstawie raportów z testów

2. Numer weryfikacyjny ift Rosenheim

Badanie wykonane pod kątem przenoszenia obciążeń prostopadle do płaszczyzny okna:

12-002151-PR07_PB-E03-09-de-02

Dla szerokości spoiny 36 mm: maksymalne obciążenie wynosi 68 kg

Dla szerokości spoiny 54 mm: maksymalne obciążenie wynosi 43 kg

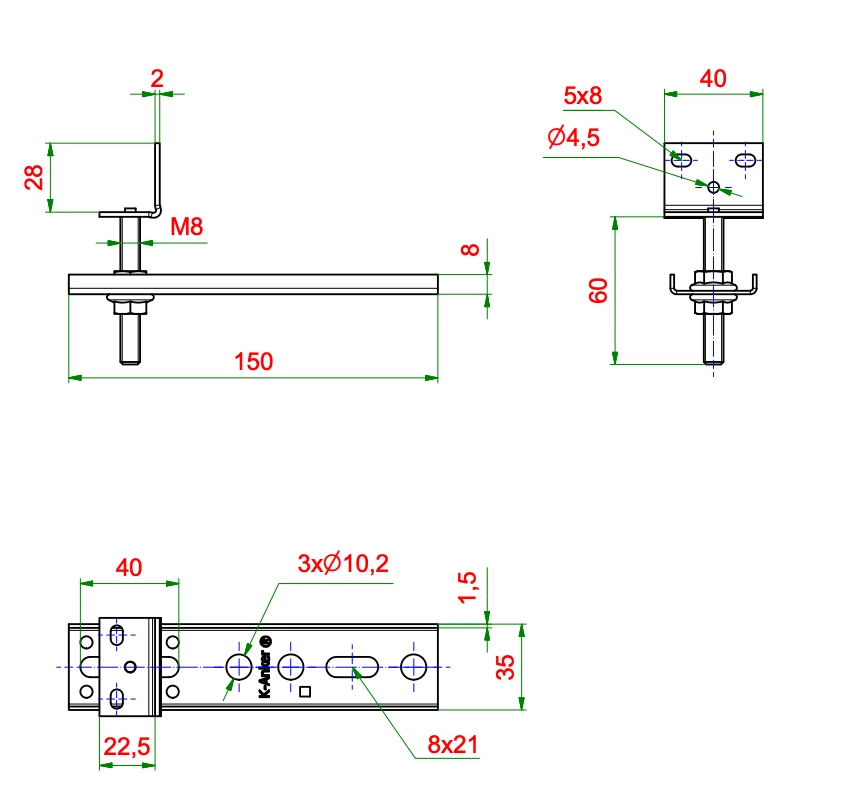

Specyfikacja techniczna

Numer produktu: K-405141

Mocowanie: od dołu

Regulowana wysokość: 13mm - 52 mm

Długość (l): 150 mm

Grubość materiału: 1,5 mm

Profil: profil U

Długość trzpienia: 60 mm
