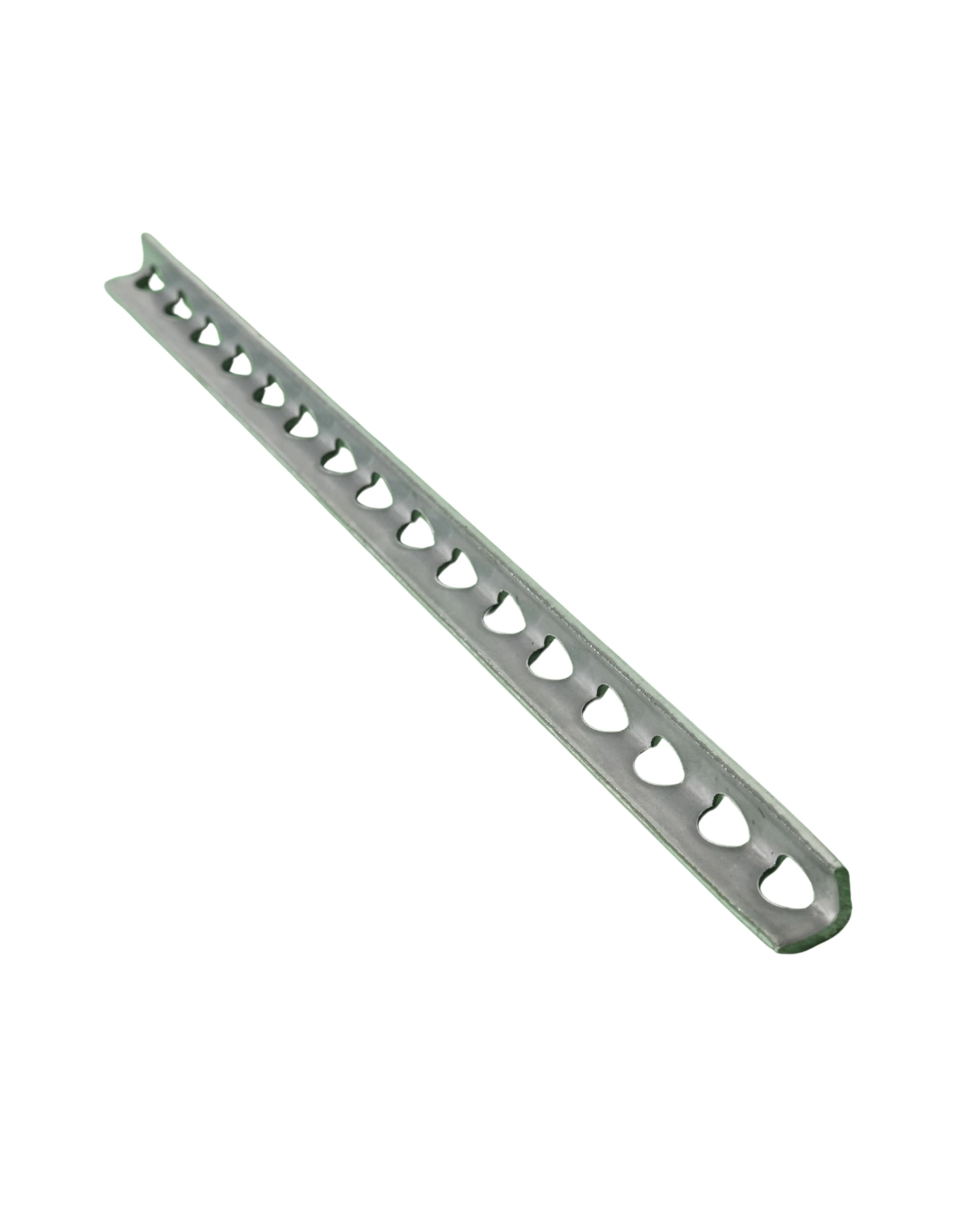

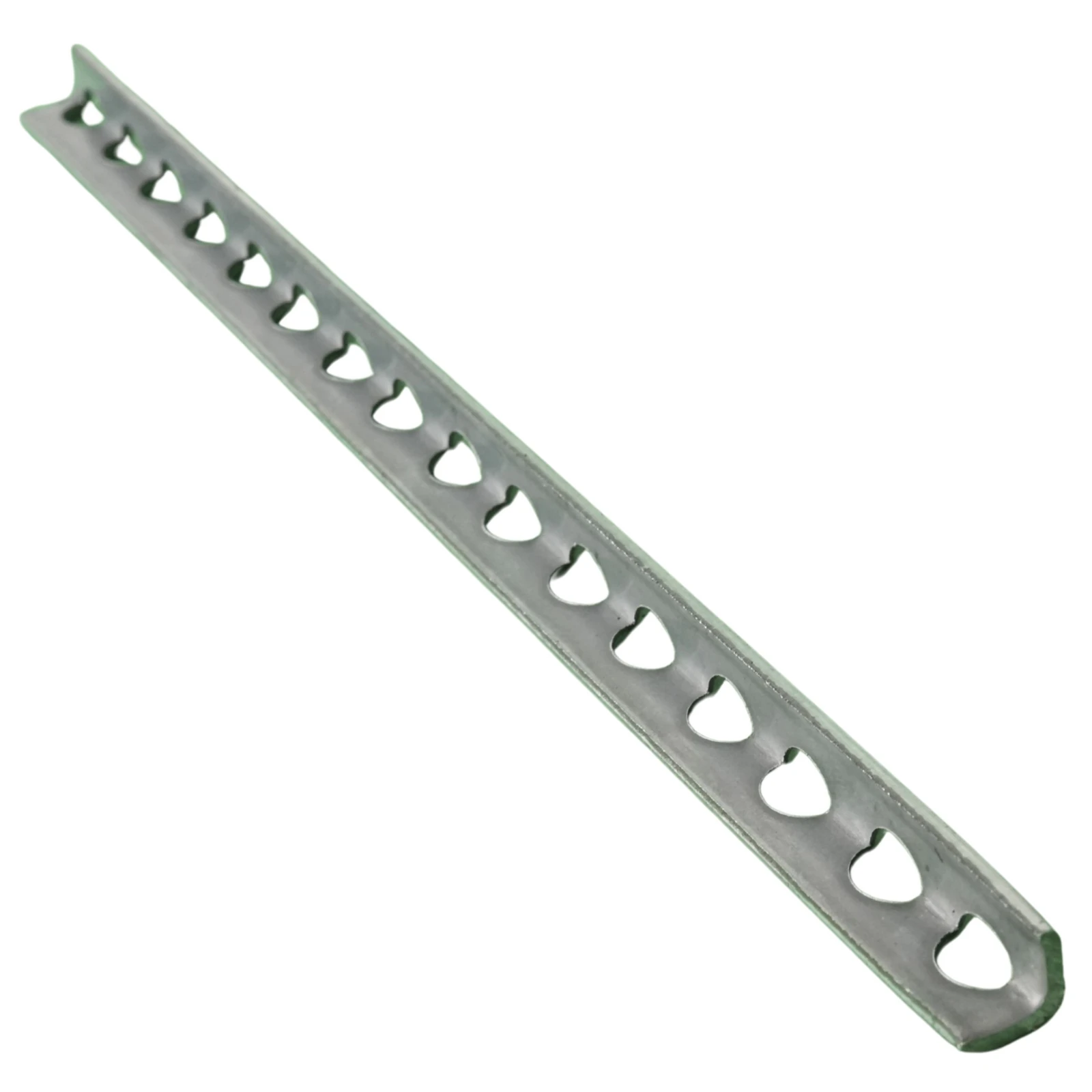

Szyna perforowana V 200 mm

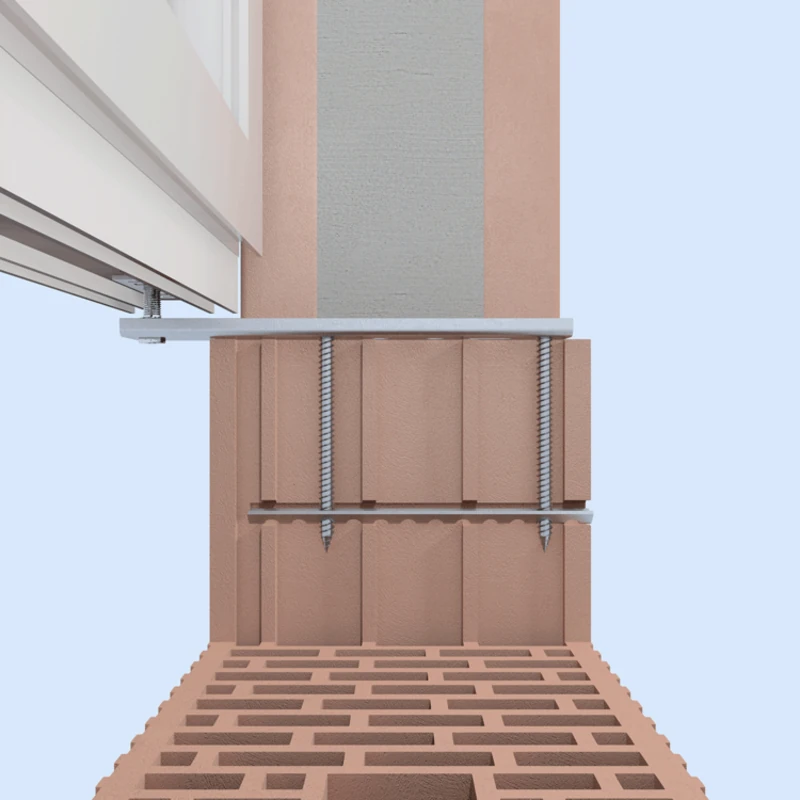

Szyna perforowana (V-Lochschiene) 200 mm do montażu kotwy (konsoli) w cegle dziurawce

• dla pewnego zamocowania w cegle dziurawce
• sprawdzone przez ift Rosenheim

Krok 1

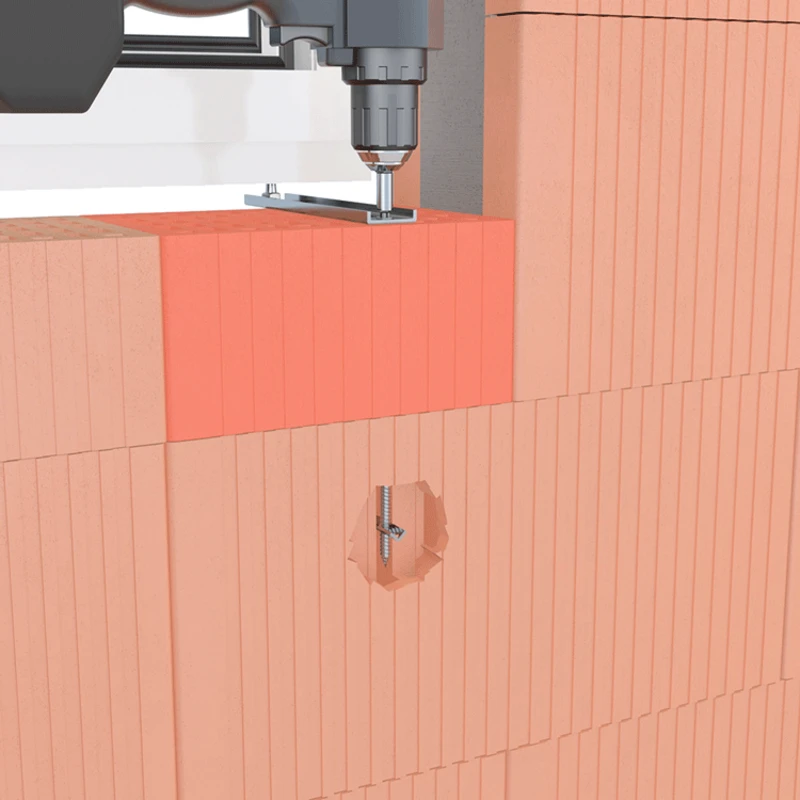

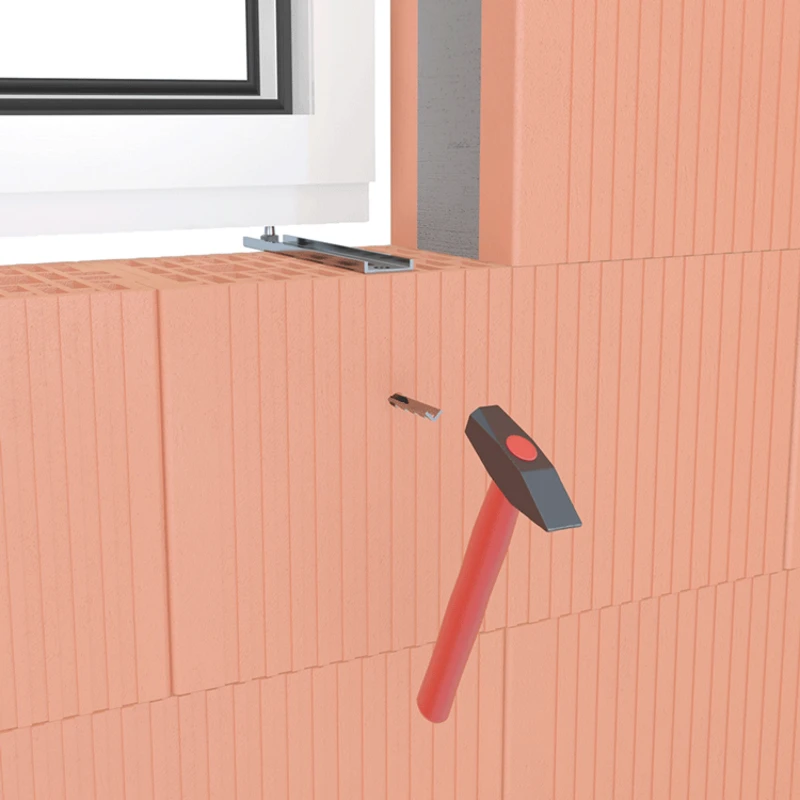

Co najmniej 80 mm pod konsolą wykonać otwór Ø10 mm. Następnie wprowadzić szynę perforowaną, używając młotka.

Krok 2

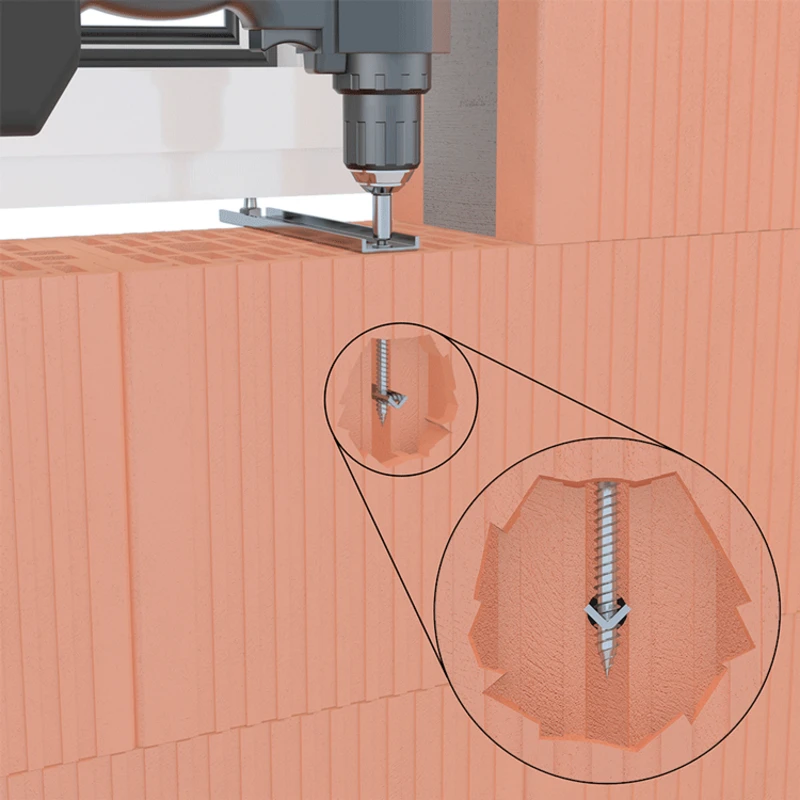

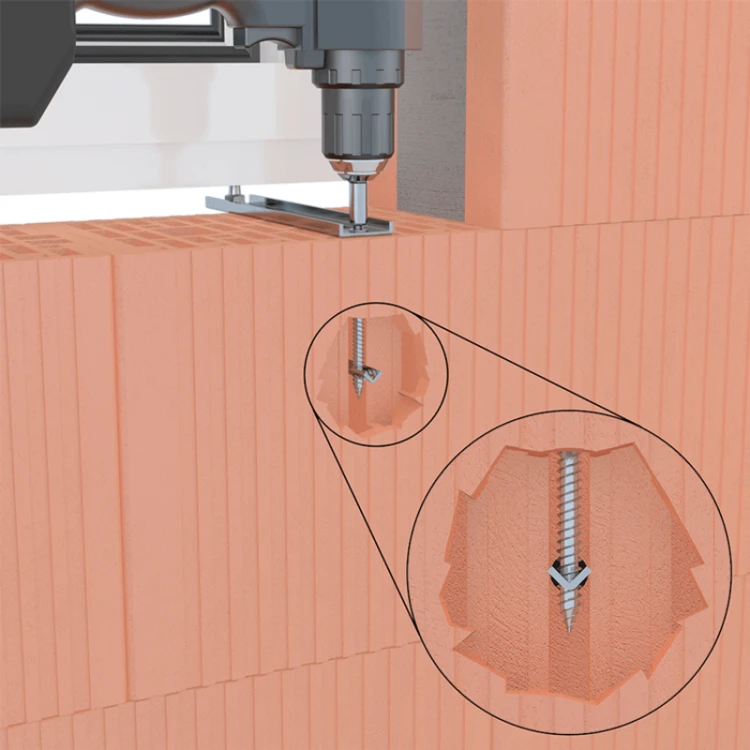

Śruby do montażu okna 7,5 mm wkręcić od góry przez konsolę w szynie perforowanej i dokręcić.

Uwaga

W przypadku murów, których górne ościeże nie jest powiązane z ościeżnicą, a w związku z tym nie jest obciążane siłami podnoszącymi, wprowadzana jest duża szyna kątowa w celu zamocowania w niżej położonym ościeżu.

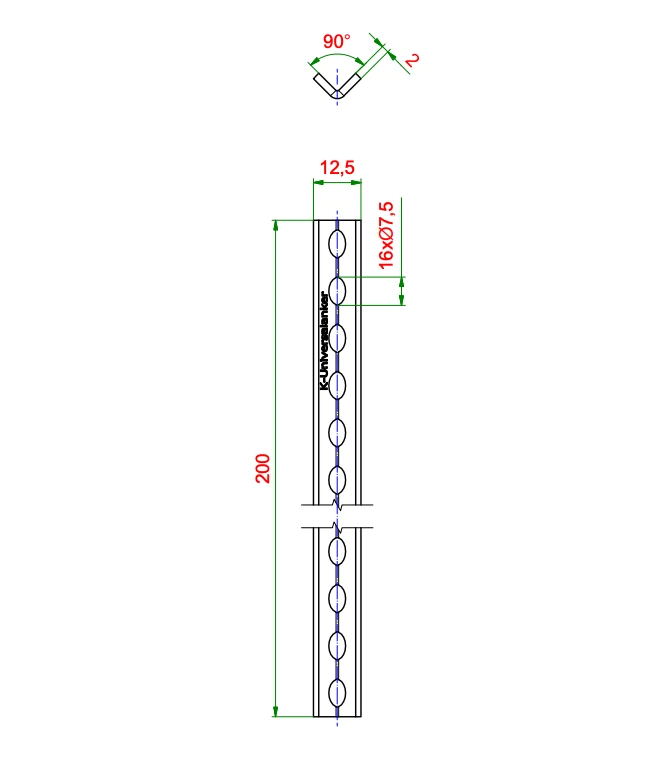

Specyfikacja techniczna

Numer produktu: K-405180

Długość (l): 200 mm
